课程定位

本笔记根据本项目中的视频教程、STM32F103 工程源码、标准外设库和配套资料整理而成,适合作为 STM32F103 系列单片机的入门课程讲义。

课程主线是:

text
GPIO
  → 外部中断
  → 定时器与 PWM
  → ADC
  → DMA
  → USART
  → I2C
  → SPI
  → RTC 与低功耗
  → 看门狗与 Flash

项目主要使用:

  • STM32F103C8T6 或兼容的 STM32F103 系列芯片
  • Keil MDK
  • STM32F10x Standard Peripheral Library V3.5.0
  • ST-LINK 下载调试器
  • USB 转串口模块
  • OLED、MPU6050、W25Q64、TB6612 等外设模块

本课程中的每个例程通常是一个独立 Keil 工程。不同章节可能重复使用同一个引脚,但这并不表示所有模块可以同时连接。

第一部分:学习准备

1. 硬件安全与基本连接

1.1 电源原则

STM32F103 的 GPIO 通常工作在 3.3V 电平。连接外设时必须注意:

  • 外设信号输入 STM32 前不能超过芯片允许的电压范围。
  • 外接模块必须与 STM32 共地。
  • 舵机、电机等大电流负载不能直接由 STM32 GPIO 供电。
  • 电机和舵机最好使用独立电源,但信号地必须与 STM32 的 GND 相连。
  • 不确定模块是否兼容 3.3V 时,应先查看模块原理图或数据手册。
text
ST-LINK 3.3V/Vref → 开发板 3.3V
ST-LINK GND       → 开发板 GND
ST-LINK SWDIO     → STM32 PA13
ST-LINK SWCLK     → STM32 PA14
ST-LINK NRST      → 开发板 NRST,可选

SWDIO 和 SWCLK 不能接反。ST-LINK 的 3.3V/Vref 主要用于电平参考,是否由 ST-LINK 给开发板供电,要根据具体接线方式决定。

1.3 项目常用引脚总表

功能引脚电气配置备注
LED1PA1推挽输出源码中低电平点亮
LED2PA2推挽输出源码中低电平点亮
按键 1PB1上拉输入低电平表示按下
按键 2PB11上拉输入低电平表示按下
OLED SCLPB8开漏输出四针脚软件 I2C OLED
OLED SDAPB9开漏输出四针脚软件 I2C OLED
蜂鸣器PB12推挽输出低电平开启
光敏传感器PB13上拉输入使用数字输出,不是 ADC
对射式红外PB14上拉输入/EXTI下降沿触发
定时器外部时钟PA0上拉输入TIM2 ETR
PWM 输出PA0、PA1、PA2复用推挽由不同 TIM2 通道使用
ADC 输入PA0~PA3模拟输入ADC1 通道 0~3
串口 TXPA9复用推挽USART1_TX
串口 RXPA10上拉输入USART1_RX
软件/硬件 I2CPB10/PB11开漏或复用开漏I2C2 或软件 I2C
SPI CSPA4推挽输出软件控制片选
SPI SCKPA5推挽或复用推挽SPI1_SCK
SPI MISOPA6上拉输入SPI1_MISO
SPI MOSIPA7推挽或复用推挽SPI1_MOSI

提示

推挽输出:MCU 可以主动输出高电平,也可以主动输出低电平。适合 LED、蜂鸣器、片选 CS。

上拉输入:GPIO 平时通过上拉保持为 1,外部设备动作时把它拉成 0。所以经常出现“低电平表示按下”。

开漏输出:GPIO 只能主动拉低,不能主动输出高电平,高电平依赖上拉电阻。I2C 的 SDA/SCL 通常就是这种方式。

复用推挽 / 复用开漏:GPIO 不再由普通 GPIO_Write() 控制,而是交给 USART、SPI、TIM、I2C 等片上外设。

模拟输入:关闭数字输入输出功能,把这个引脚交给 ADC。

EXTI:GPIO 可以触发外部中断,例如检测下降沿。

STM32 GPIO
│
├── 普通数字输出
│   ├── LED
│   ├── 蜂鸣器
│   └── SPI CS
│
├── 普通数字输入
│   ├── 按键
│   └── 光敏传感器 DO
│
├── 中断输入
│   └── 红外传感器
│
├── 模拟输入
│   └── ADC
│
└── 外设复用
    ├── TIM → PWM / ETR
    ├── USART → TX / RX
    ├── I2C → SCL / SDA
    └── SPI → SCK / MISO / MOSI

1.4 引脚复用冲突

学习时必须以当前章节的工程为准。例如:

  • PA0 可能是 ADC、TIM2 ETR、PWM 或待机唤醒脚。
  • PA1 可能是板载 LED,也可能是舵机 PWM。
  • PA2 可能是板载 LED,也可能是电机 PWM。
  • PA4~PA7 可能用于电机控制或 SPI。
  • PB1 既是按键 1,也可能是旋转编码器 B 相。

因此建议一次只运行一个章节的工程,不要把所有模块叠加连接。

2. STM32 工程运行链路

STM32 程序的启动过程大致如下:

text
上电或复位
  → 启动文件
  → 设置初始栈
  → SystemInit()
  → C 运行环境初始化
  → main()
  → while(1)

一个最小主函数如下:

c
#include "stm32f10x.h"

int main(void)
{
    while (1)
    {
        /* 主循环中的任务 */
    }
}

项目工程通常包含:

  • User/main.c:用户主程序
  • Hardware/*.c:LED、按键、OLED、串口等硬件驱动
  • System/*.c:延时、DMA、RTC、Flash 存储等系统模块
  • Library/*.c:STM32 标准外设库
  • Start/*.s:启动文件
  • Start/system_stm32f10x.c:系统时钟
  • User/stm32f10x_it.c:部分中断服务函数

建议阅读顺序:

text
main.c
  → 初始化函数
  → 硬件驱动
  → 标准外设库
  → 寄存器

第二部分:分章节教学笔记

第 1 章 STM32 简介

1.1 学习目标

本章建立以下基本概念:

  • 微控制器和普通 CPU 的区别
  • Cortex-M3 内核
  • Flash、SRAM 和寄存器
  • GPIO、定时器、ADC、通信外设
  • 时钟、总线和外设之间的关系

STM32 不是只有一个 CPU,而是将 CPU、存储器和大量外设集成在一颗芯片中。

1.2 电路连接

本章不需要额外外设。只需:

text
开发板 → 供电
ST-LINK → SWD 接口

1.3 时钟门控

使用外设前必须打开对应时钟:

c
RCC_APB2PeriphClockCmd(
    RCC_APB2Periph_GPIOA,
    ENABLE
);

RCC_APB1PeriphClockCmd(
    RCC_APB1Periph_TIM2,
    ENABLE
);

STM32 默认关闭部分外设时钟可以降低功耗。没有开启时钟时,对外设寄存器的配置通常不会产生预期效果。

1.4 课后练习

  1. 查找 STM32F103C8T6 的 Flash 和 SRAM 容量。
  2. 找出 GPIOA、TIM2、ADC1 分别挂在哪条总线上。
  3. 说明为什么 GPIO 初始化前必须开启 GPIO 时钟。

第 2 章 软件安装与新建工程

2.1 开发工具

需要准备:

  • Keil MDK
  • STM32F1 芯片支持包
  • ST-LINK 驱动
  • USB 转串口驱动
  • FlyMcu
  • 串口助手

2.2 新建工程的核心结构

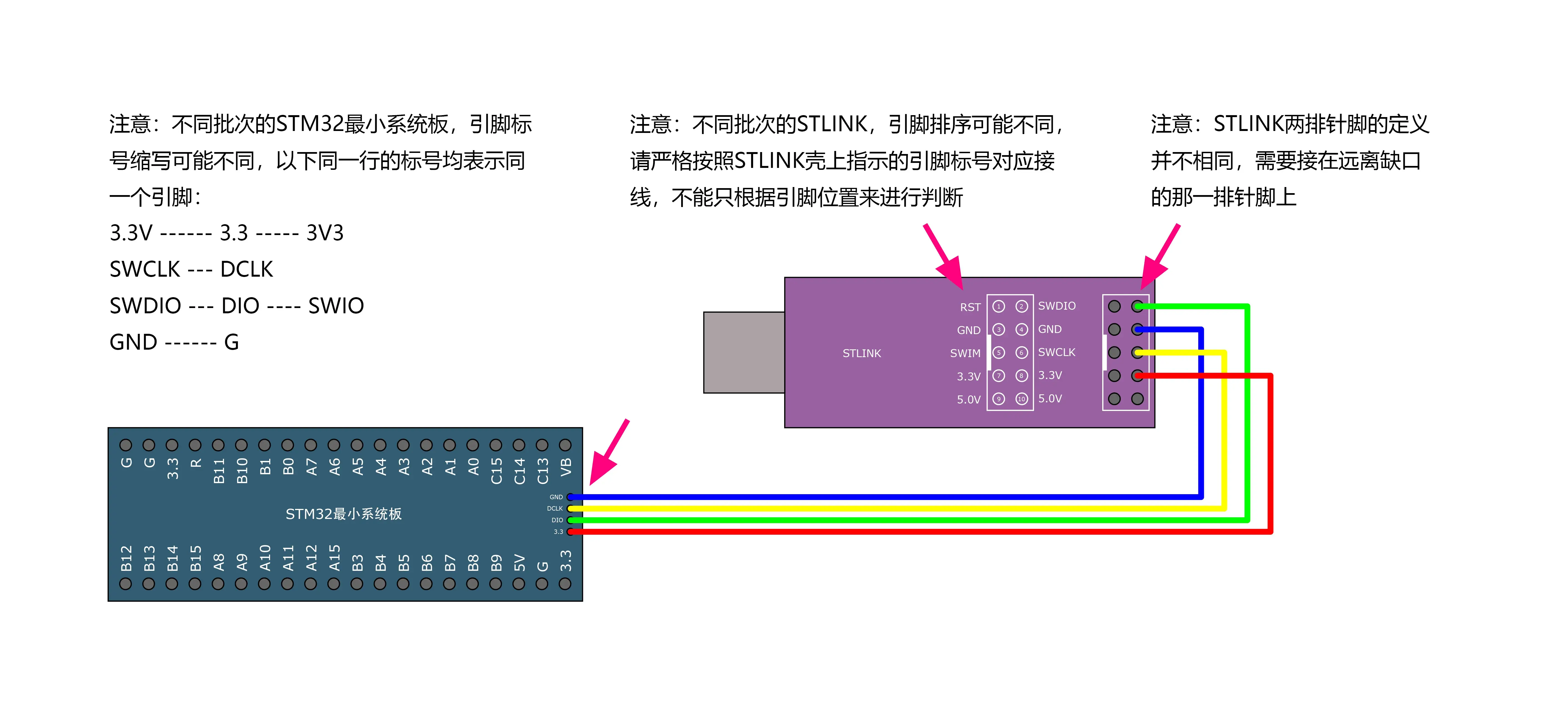

例程 2-1:工程模板

![例程 2-1:工程模板](2-1 工程模板.webp)

标准外设库工程需要添加:

  • 启动文件
  • system_stm32f10x.c
  • stm32f10x.h
  • 需要使用的外设库文件
  • main.c
  • 用户驱动文件

工程中常见的配置步骤:

  1. 选择目标芯片。
  2. 添加启动文件。
  3. 添加 CMSIS 和标准外设库。
  4. 设置宏定义,例如芯片密度类型。
  5. 设置头文件搜索路径。
  6. 配置 ST-LINK 下载器。
  7. 编译并下载。

2.3 GPIO 初始化模板

c
GPIO_InitTypeDef GPIO_InitStructure;

GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

GPIO_Init(GPIOA, &GPIO_InitStructure);

这里使用结构体描述外设参数,再调用标准外设库函数写入寄存器。

2.4 常见编译问题

  • 头文件没有加入工程。
  • 启动文件选择错误。
  • 芯片密度宏定义不匹配。
  • 同一个函数被重复定义。
  • 中断函数名称拼写错误。
  • 工程路径或文件名包含特殊字符导致工具链异常。

第 3 章 GPIO 输出、输入、LED、按键和蜂鸣器

3.1 GPIO 输出

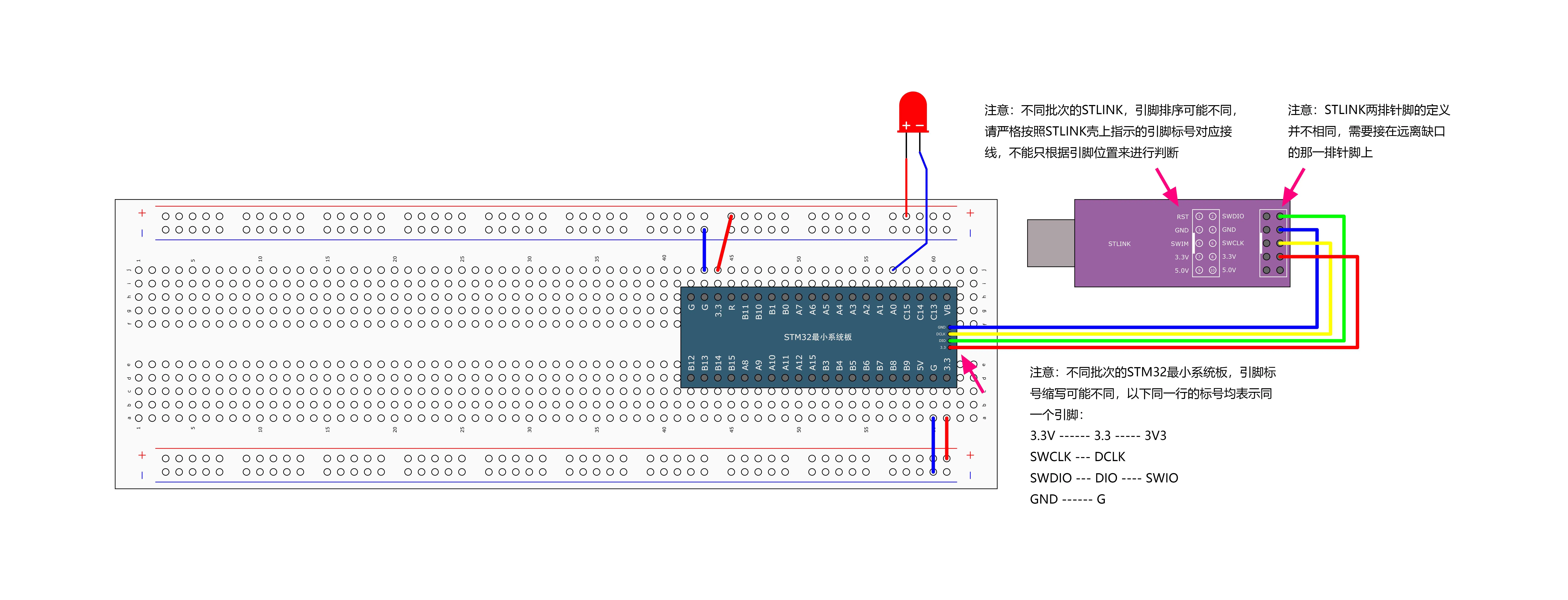

例程 3-1:LED 闪烁

PA0 ─── 电阻 ─── LED ─── GND

![3-1 LED 闪烁接线图](3-1 LED闪烁.webp)

项目 3-1 LED 闪烁 开启 GPIOA 时钟,并把 PA0 配置为 50 MHz 推挽输出。这段初始化代码只是配置 PA0 的工作方式,并没有决定它当前输出高电平还是低电平。:

c
RCC_APB2PeriphClockCmd(
    RCC_APB2Periph_GPIOA,
    ENABLE
);

GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOA, &GPIO_InitStructure);

3.2 LED 连接

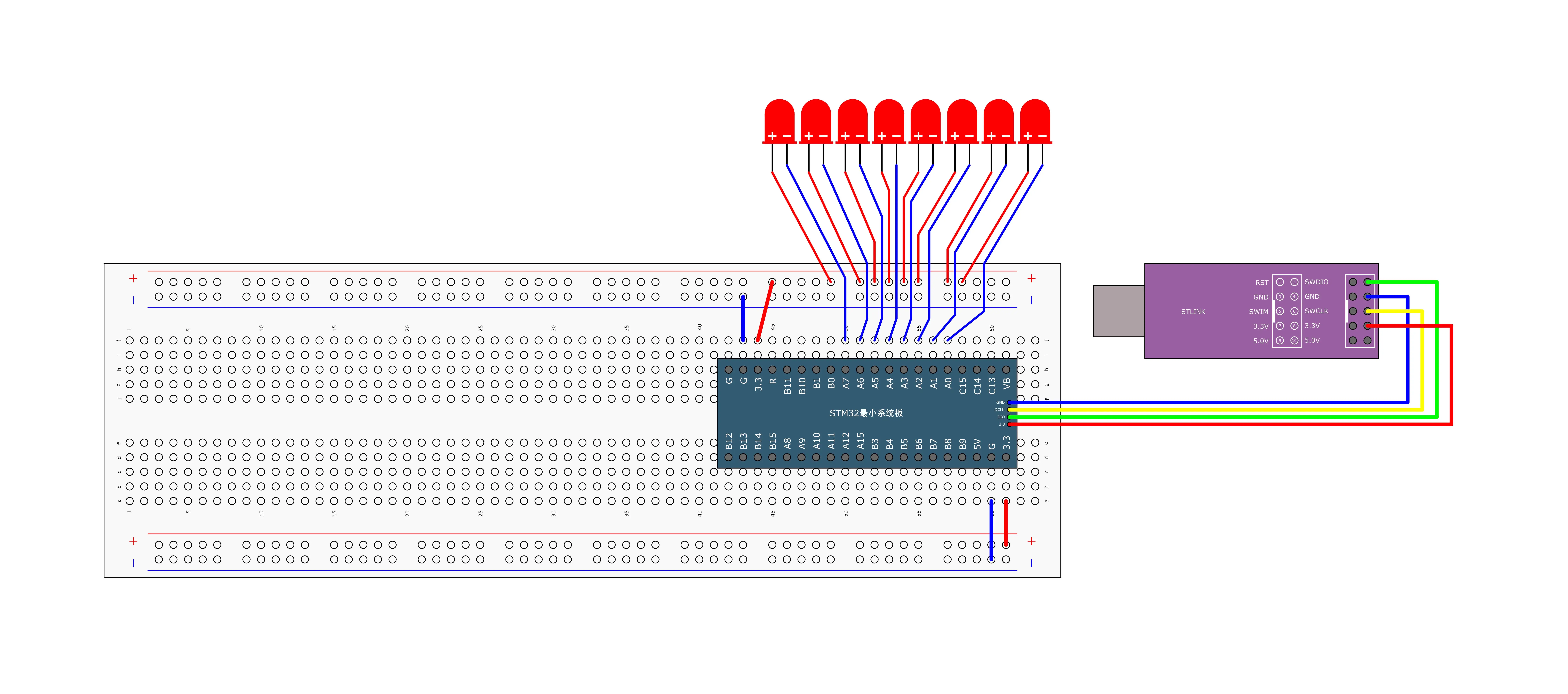

例程 3-2:LED 流水灯

![3-2 LED 流水灯接线图](3-2 LED流水灯.webp)

外接 LED 建议:

text
PA0 → 限流电阻 → LED正极
LED负极 → GND

项目模块化 LED 驱动使用 PA1 和 PA2:

c
void LED1_ON(void)
{
    GPIO_ResetBits(GPIOA, GPIO_Pin_1);
}

void LED1_OFF(void)
{
    GPIO_SetBits(GPIOA, GPIO_Pin_1);
}

这说明该 LED 电路是低电平有效:

text
PA1 = 0 → LED 亮
PA1 = 1 → LED 灭

3.3 按键连接与消抖

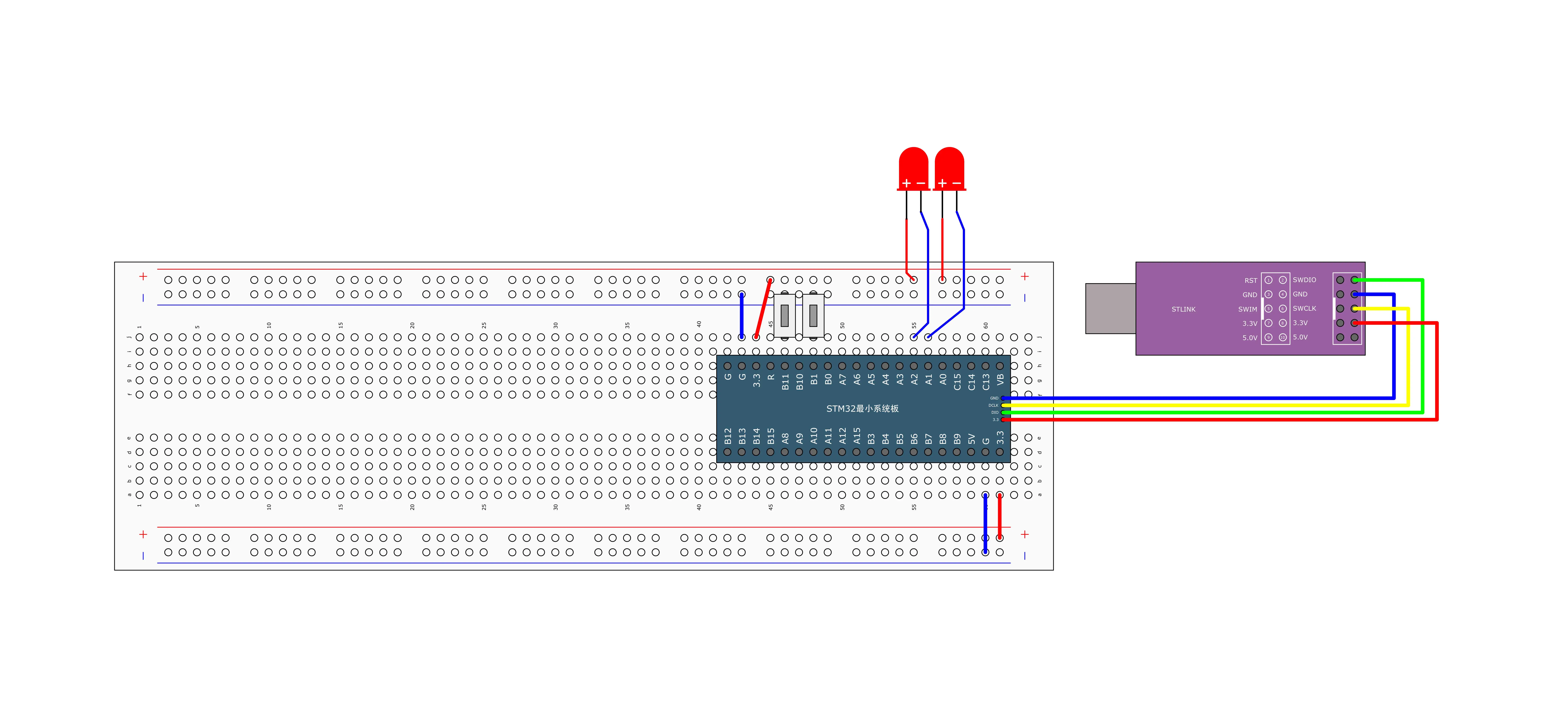

例程 3-4:按键控制 LED

![例程 3-4:按键控制 LED](3-4 按键控制LED.webp)

text
按键1 → PB1 和 GND 之间
按键2 → PB11 和 GND 之间

源码使用内部上拉:

c
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1 | GPIO_Pin_11;
GPIO_Init(GPIOB, &GPIO_InitStructure);

读取按键:

c
uint8_t Key_GetNum(void)
{
    uint8_t KeyNum = 0;

    if (GPIO_ReadInputDataBit(
            GPIOB,
            GPIO_Pin_1
        ) == 0)
    {
        Delay_ms(20);

        while (GPIO_ReadInputDataBit(
                   GPIOB,
                   GPIO_Pin_1
               ) == 0);

        Delay_ms(20);
        KeyNum = 1;
    }

    return KeyNum;
}

这种方式属于阻塞式按键扫描。更复杂的产品中可以使用定时器扫描和状态机消抖。

3.4 光敏传感器与蜂鸣器

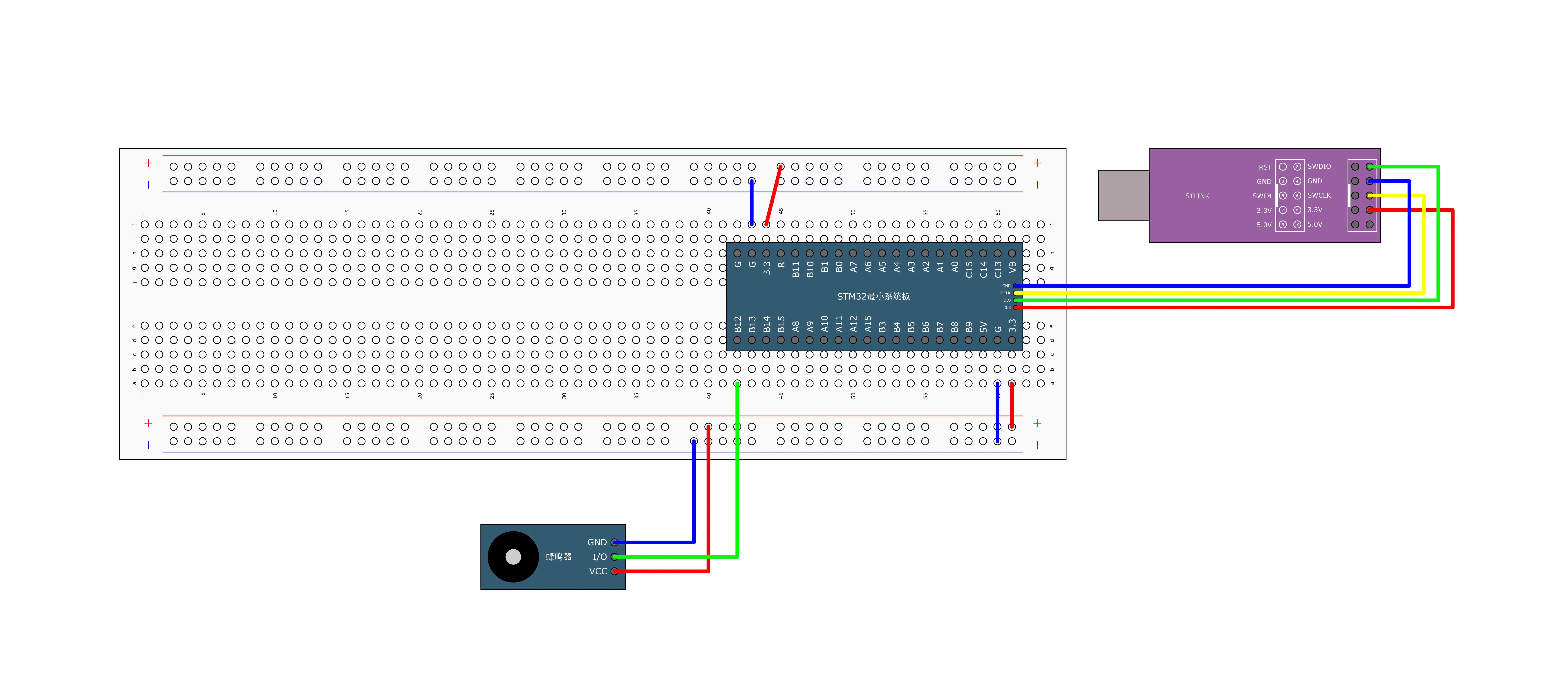

例程 3-3:蜂鸣器

![3-3 蜂鸣器接线图](3-3 蜂鸣器.webp)

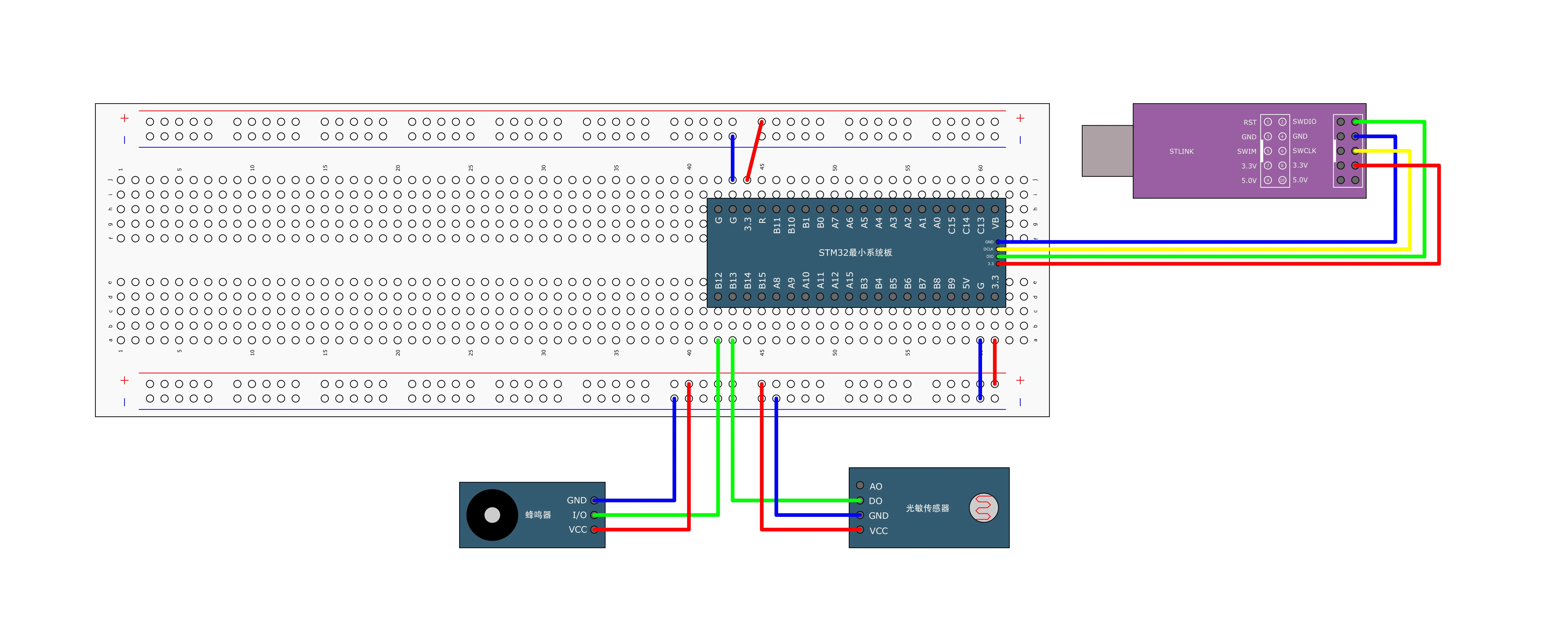

例程 3-5:光敏传感器控制蜂鸣器

![3-5 光敏传感器控制蜂鸣器接线图](3-5 光敏传感器控制蜂鸣器.webp)

项目中光敏模块使用数字输出:

text
光敏模块 VCC → 3.3V
光敏模块 GND → GND
光敏模块 DO  → PB13
蜂鸣器控制端 → PB12

光敏传感器驱动:

c
uint8_t LightSensor_Get(void)
{
    return GPIO_ReadInputDataBit(
        GPIOB,
        GPIO_Pin_13
    );
}

蜂鸣器驱动:

c
void Buzzer_ON(void)
{
    GPIO_ResetBits(GPIOB, GPIO_Pin_12);
}

这里的光敏模块输出是高低电平,而不是连续模拟电压。如果要读取实际光照强度,应使用 ADC 章节的接法。

3.5 本章练习

  1. 按键 1 按下时翻转 LED1。
  2. 光线变暗时开启蜂鸣器。
  3. 将阻塞式消抖改成定时器扫描消抖。

第 4 章 OLED 显示屏

4.1 四针脚 I2C OLED 接线

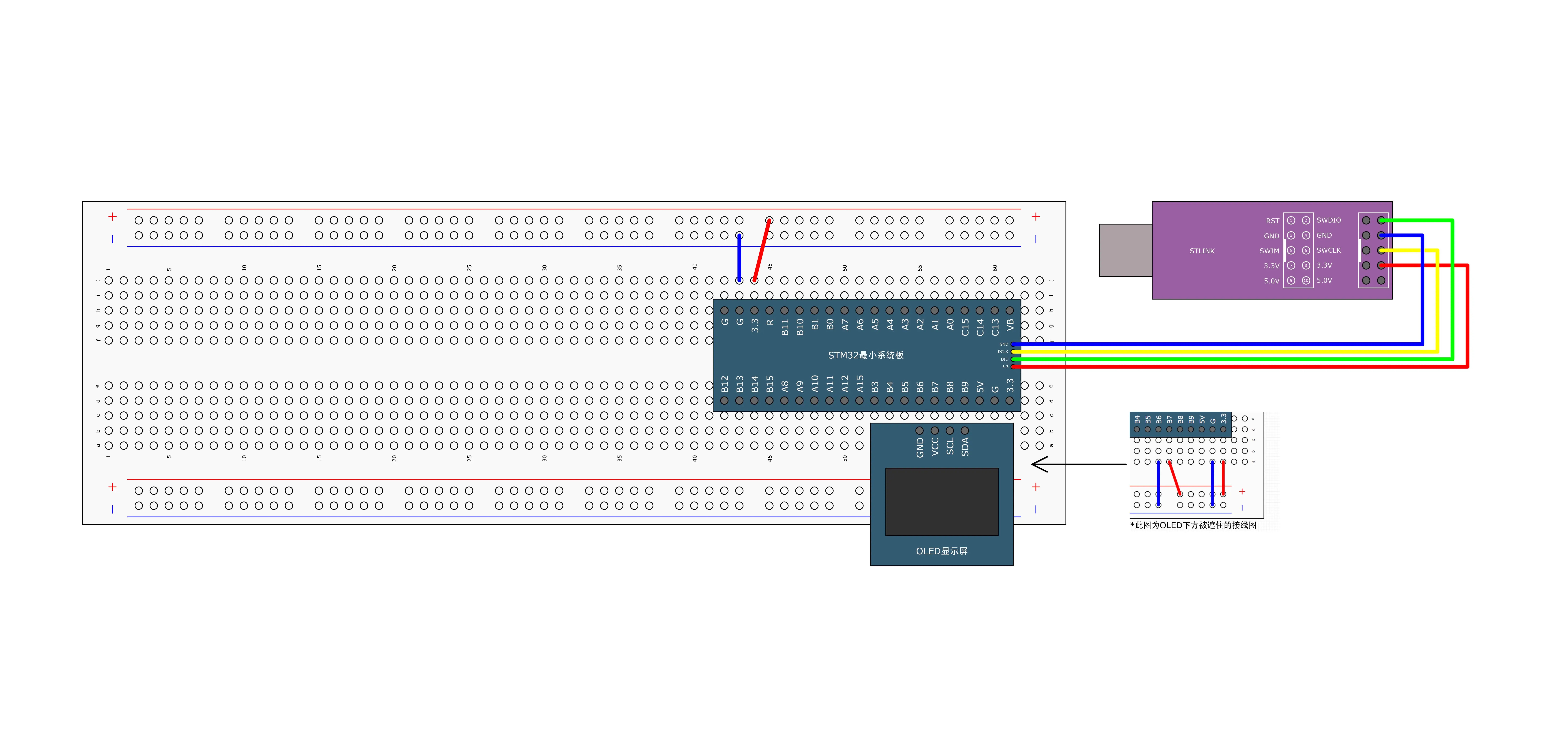

例程 4-1:OLED 显示屏

![例程 4-1:OLED 显示屏](4-1 OLED显示屏.webp)

项目默认四针脚 OLED 使用软件 I2C:

text
OLED VCC → 3.3V
OLED GND → GND
OLED SCL → PB8
OLED SDA → PB9

提示

I²C( Inter-Integrated Circuit)就是用 SCL + SDA 两根线,让一个 MCU 和多个外设通过地址进行通信的协议。

  • VCC:OLED 电源
  • GND:地线
  • SCL:I²C 时钟线,由 STM32 产生时钟
  • SDA:I²C 数据线,传输命令和显示数据

软件 I²C 不使用 STM32 内部的硬件 I²C 外设,而是由程序手动控制 PB8、PB9 的高低电平。

I²C 设备不会主动输出高电平,而是:

  • 想发送 0:把线路拉低
  • 想发送 1:释放线路,由上拉电阻把线路拉高

I2C 信号需要上拉电阻:

text
PB8 → 4.7kΩ~10kΩ → 3.3V
PB9 → 4.7kΩ~10kΩ → 3.3V

如果 OLED 模块已经内置上拉,一般不需要重复添加多个上拉电阻。

4.2 初始化和显示

c
OLED_Init();

OLED_ShowString(1, 1, "STM32");
OLED_ShowNum(2, 1, 1234, 4);
OLED_ShowHexNum(3, 1, 0xABCD, 4);
OLED_ShowSignedNum(4, 1, -123, 4);

驱动接口将底层通信封装起来。上层只关心行、列和显示内容。

4.3 OLED 底层工作

OLED 驱动通常分为:

text
显示字符串
  → 显示字符
  → 写入字模
  → 写 OLED 命令/数据
  → 软件 I2C 发送字节
  → PB8/PB9 电平变化

需要理解:

  • 命令和数据的区别。
  • 页地址和列地址。
  • 字符点阵和汉字字模。
  • SCL 为时钟,SDA 为数据。
  • 开漏输出和上拉电阻。

4.4 七针脚 SPI OLED

项目另有一个独立的七针脚 SPI 版本:

OLED 引脚STM32 引脚含义作用说明
D0 / SCKPB12SPI 时钟由 STM32 输出时钟信号,OLED 按照时钟节拍接收每一位数据
D1 / MOSIPB13STM32 → OLED 数据STM32 通过这根线把命令和像素数据发送给 OLED
RESPB14OLED 复位控制 OLED 重新初始化,通常上电时先拉低再拉高
DCPB15命令 / 数据选择告诉 OLED 当前发送的是控制命令还是显示数据
CSPA8片选选择当前要通信的 OLED,通常拉低后 OLED 才响应 SPI 数据
VCC3.3V电源给 OLED 模块提供 3.3V 工作电压
GNDGNDSTM32 和 OLED 共地,提供统一的电压参考

该版本不能与四针脚 I2C 版本的接线混用。

4.5 本章练习

  1. 显示按键按下次数。
  2. 显示 ADC 值和换算后的电压。
  3. 显示 MPU6050 的六轴原始数据。

第 5 章 EXTI 外部中断

5.1 对射式红外传感器接线

例程 5-1:对射式红外传感器计次

![例程 5-1:对射式红外传感器计次](5-1 对射式红外传感器计次.webp)

text
红外模块 VCC → 3.3V
红外模块 GND → GND
红外模块 OUT → PB14

源码配置 PB14 为上拉输入,并将 EXTI14 设置为下降沿触发。

5.2 外部中断配置

c
GPIO_EXTILineConfig(
    GPIO_PortSourceGPIOB,
    GPIO_PinSource14
);

EXTI_InitStructure.EXTI_Line = EXTI_Line14;
// 设置为中断模式。发生信号变化时,CPU 会暂停当前程序,进入中断函数。
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;

EXTI_Init(&EXTI_InitStructure);

5.3 中断处理函数

c
uint16_t CountSensor_Count;

// 中断函数应该尽快结束。因为中断执行期间,主程序可能无法正常运行,其他中断也可能被延迟。
void EXTI15_10_IRQHandler(void)
{
    if (EXTI_GetITStatus(EXTI_Line14) == SET)
    {
        if (GPIO_ReadInputDataBit(
                GPIOB,
                GPIO_Pin_14
            ) == 0)
        {
            CountSensor_Count++;
        }

        EXTI_ClearITPendingBit(EXTI_Line14);
    }
}

中断函数必须:

  • 判断中断来源。
  • 快速完成必要操作。
  • 清除挂起标志。
  • 不执行长时间延时。

轮询和中断的核心区别就是:CPU 是主动去问,还是等硬件主动通知。

5.4 旋转编码器计次

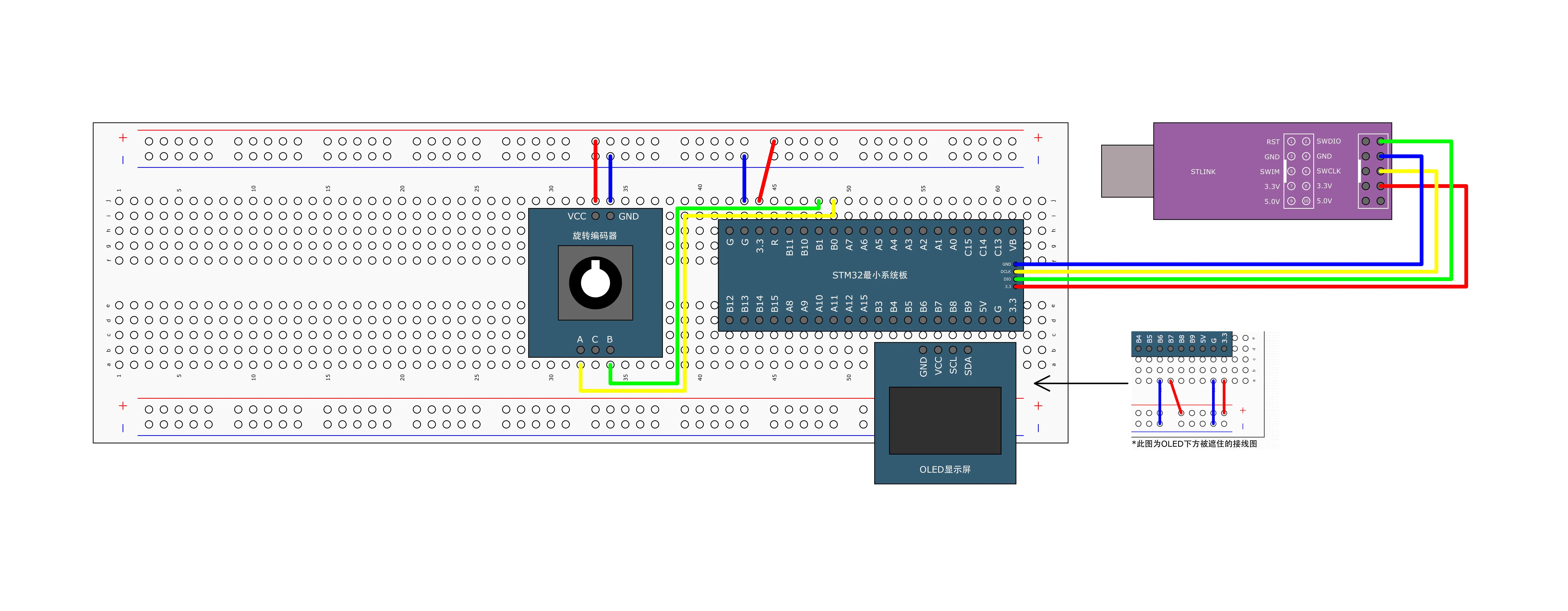

例程 5-2:旋转编码器计次

![例程 5-2:旋转编码器计次](5-2 旋转编码器计次.webp)

另一个编码器例程使用:

text
编码器A相 → PB0
编码器B相 → PB1
编码器VCC → 3.3V
编码器GND → GND

PB0、PB1 分别配置外部中断,通过另一相的电平判断方向。

提示

旋转编码器转动时,A 相和 B 相不会同时变化,而是存在相位差:

方向一:00 → 01 → 11 → 10 → 00
方向二:00 → 10 → 11 → 01 → 00

通过观察 A 相变化时 B 相的电平,就可以判断方向。

例如,当 A 相发生下降沿时:

c
if (PB1 == 0)
{
    Encoder_Count++;
}
else
{
    Encoder_Count--;
}

++-- 的对应关系取决于编码器的接线方向。如果发现旋转方向相反,只需要交换加减逻辑,或者交换 A、B 两根信号线。

需要注意 PB1 同时是默认按键 1 引脚,两个模块不能在同一工程中直接共用。

第 6 章 TIM 定时器、PWM、输入捕获和编码器接口

6.1 定时器内部定时

例程 6-1:定时器定时中断

![例程 6-1:定时器定时中断](6-1 定时器定时中断.webp)

使用 TIM2 产生一个每秒触发一次的定时中断,不需要连接外部器件。

项目中的 TIM2 配置:

c
// 定时器通常从 0 开始计数,所以要 -1
TIM_TimeBaseInitStructure.TIM_Period = 10000 - 1;  // 自动重装值
TIM_TimeBaseInitStructure.TIM_Prescaler = 7200 - 1;  // 预分频系数。假设定时器时钟为 72MHz。

假设定时器时钟为 72MHz:

text
计数频率 = 72MHz / 7200 = 10kHz
计数时间 = 10000 / 10kHz = 1秒

TIM2 向上计数,计数器达到最大值后溢出,重新从 0 开始,并产生一次更新事件。因此每隔一秒进入一次中断函数:

c
void TIM2_IRQHandler(void)
{
    if (TIM_GetITStatus(
            TIM2,
            TIM_IT_Update
        ) == SET)
    {
        Num++;
        TIM_ClearITPendingBit(
            TIM2,
            TIM_IT_Update
        );
    }
}

6.2 定时器外部时钟

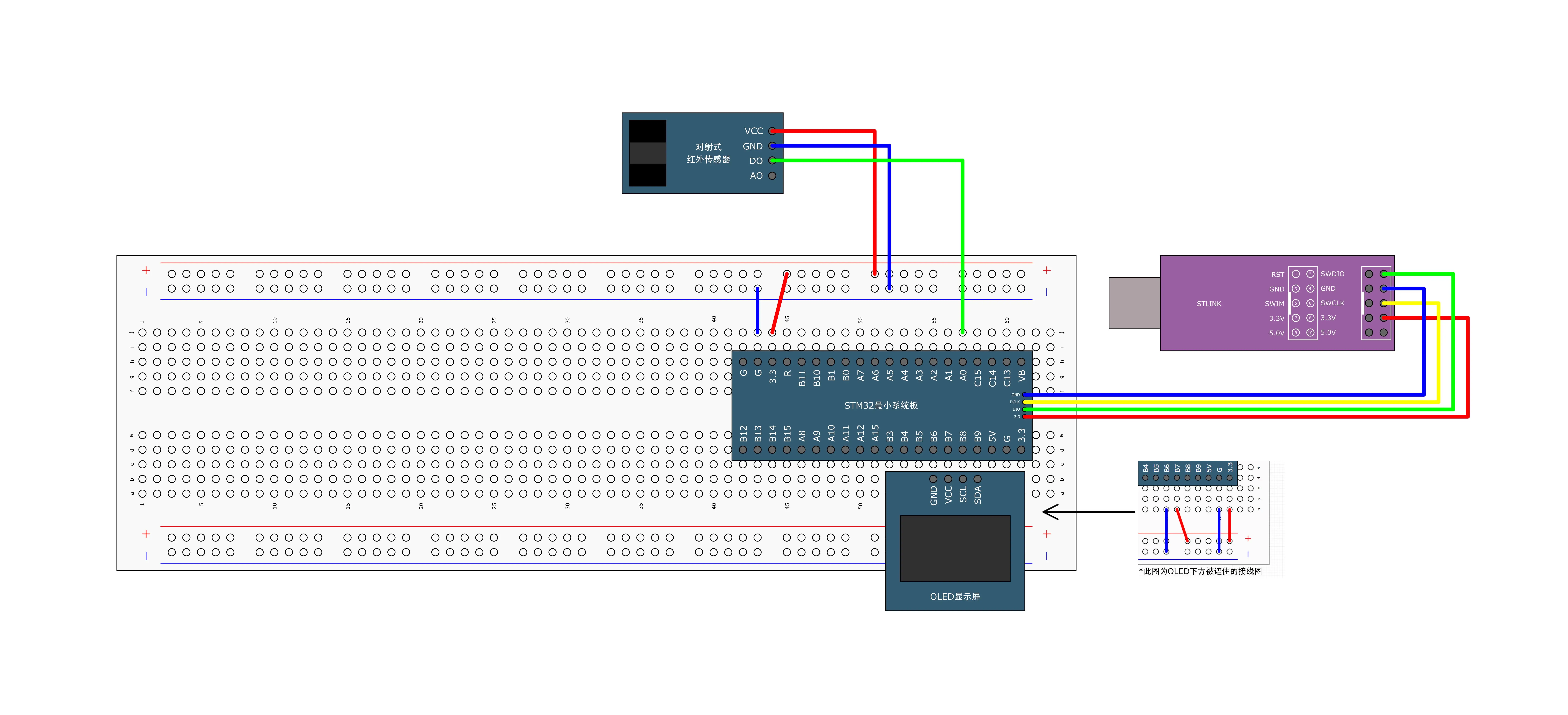

例程 6-2:定时器外部时钟

![例程 6-2:定时器外部时钟](6-2 定时器外部时钟.webp)

text
外部脉冲信号 → PA0/TIM2_ETR
外部信号 GND → STM32 GND

PA0 上的每个有效脉冲都会让 TIM2 计数器增加。

提示

把外部脉冲当作 TIM2 的计数时钟。外部信号每产生一个有效边沿,TIM2 的计数器就加一。

对比软件变量计数定时器外部时钟
谁负责计数CPU 和中断函数定时器硬件
每个脉冲是否进入中断通常需要不需要
CPU 占用较高较低
高速脉冲处理能力可能漏计数通常更可靠
是否需要 GPIO 外部中断通常需要不需要逐脉冲中断
是否能设置达到数量后触发需要软件判断可用自动重装值硬件触发

6.3 PWM 驱动 LED

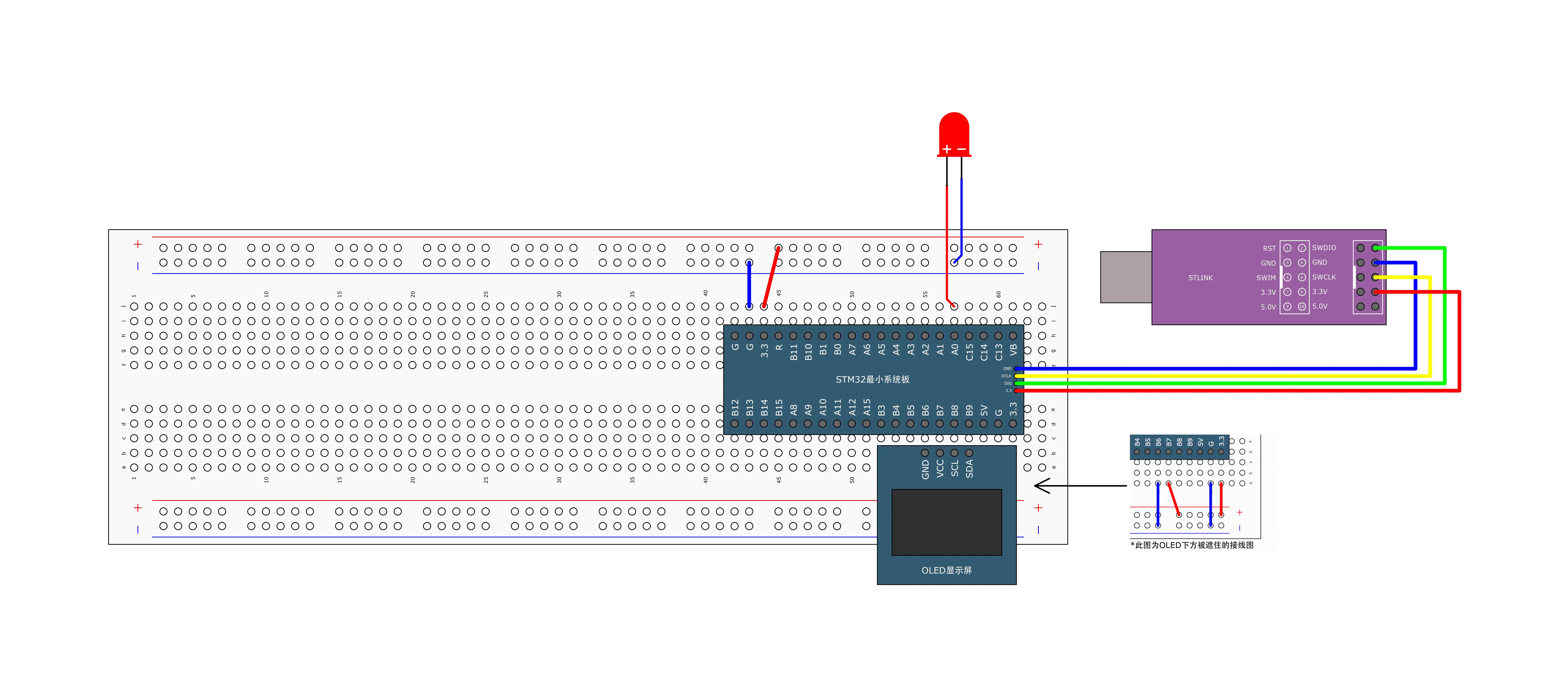

例程 6-3:PWM 驱动 LED 呼吸灯

![例程 6-3:PWM 驱动 LED 呼吸灯](6-3 PWM驱动LED呼吸灯.webp)

项目 PWM LED 使用:

text
PA0/TIM2_CH1 → 外接 LED 控制端

外接 LED:

text
PA0 → 限流电阻 → LED → GND

PWM 核心关系:

text
PWM频率 = 定时器时钟 / ((PSC+1)×(ARR+1))
占空比   = CCR / (ARR+1)

修改占空比:

c
TIM_SetCompare1(TIM2, Compare);

6.4 PWM 驱动舵机

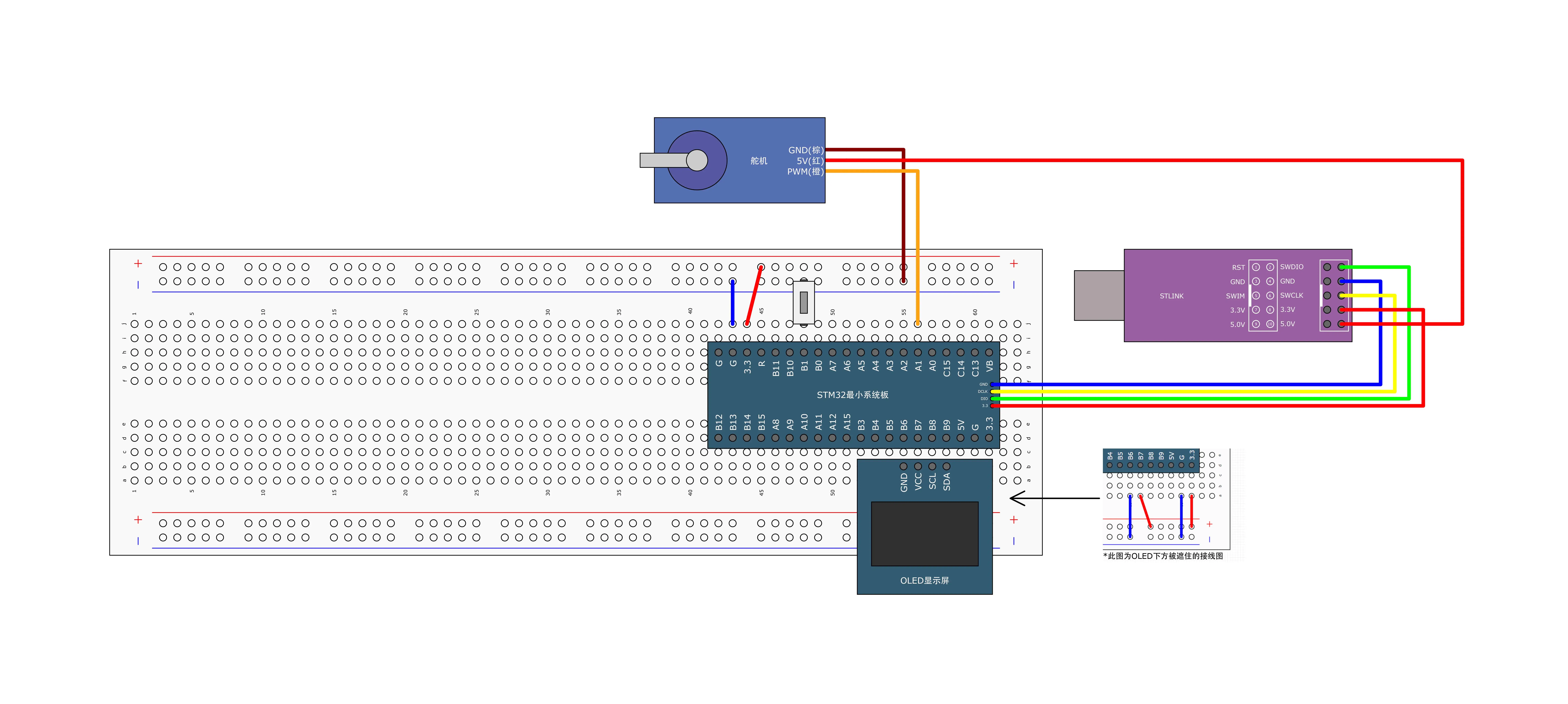

例程 6-4:PWM 驱动舵机

![例程 6-4:PWM 驱动舵机](6-4 PWM驱动舵机.webp)

项目使用 TIM2_CH2:

text
PA1 → 舵机信号线
舵机 VCC → 独立 5V
舵机 GND → STM32 GND

项目通过比较值映射角度:

c
void Servo_SetAngle(float Angle)
{
    PWM_SetCompare2(Angle / 180 * 2000 + 500);
}

舵机通常需要约 50Hz 周期信号,高电平脉宽决定角度。

6.5 PWM 驱动直流电机

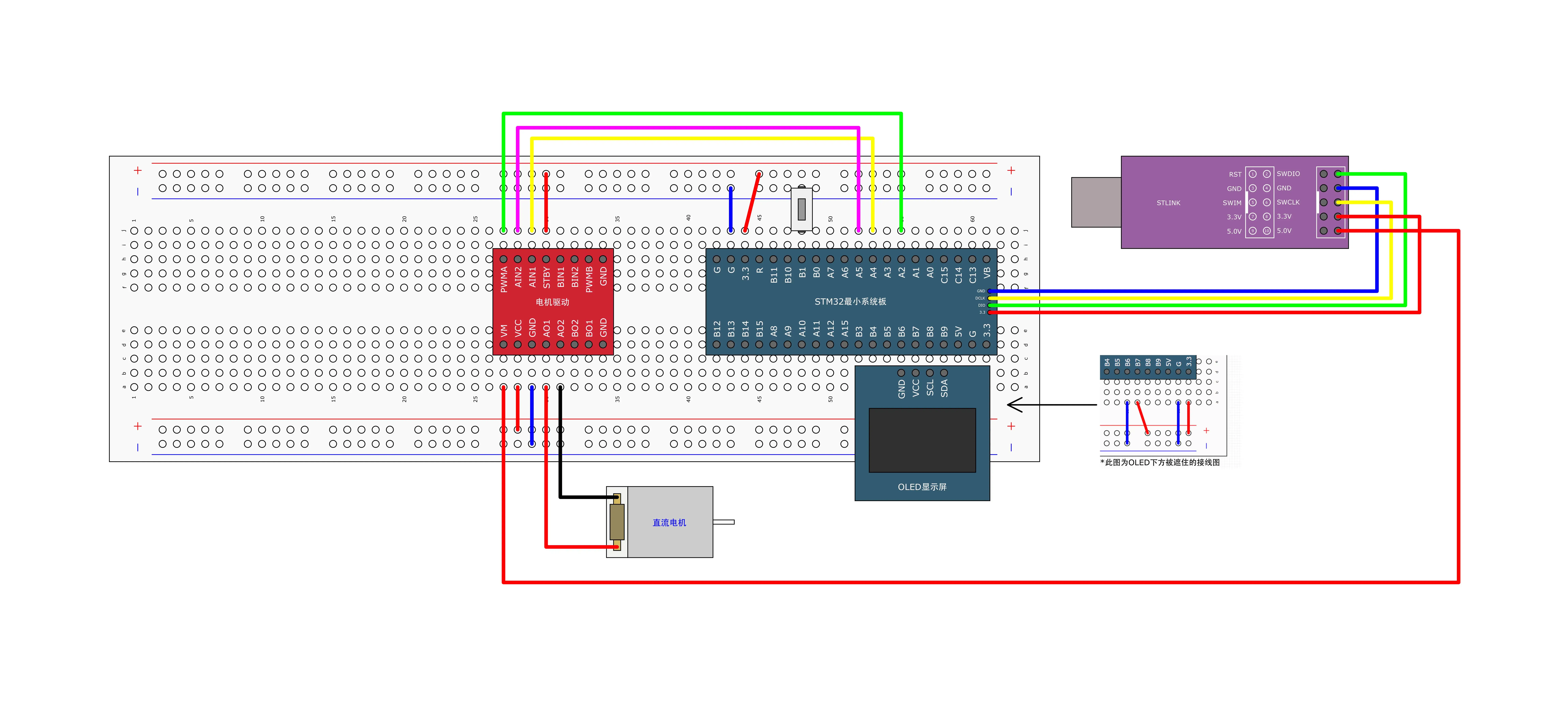

例程 6-5:PWM 驱动直流电机

![例程 6-5:PWM 驱动直流电机](6-5 PWM驱动直流电机.webp)

项目使用:

text
PA2 → PWM 速度
PA4 → 方向控制 1
PA5 → 方向控制 2

TB6612 接线:

text
PA2 → PWMA
PA4 → AIN1
PA5 → AIN2
3.3V → VCC
3.3V → STBY
外部电机电源 → VM
AO1/AO2 → 电机
所有 GND 共地

不要让电机电流流过 STM32 开发板的 3.3V 稳压器。

AIN1AIN2效果
10正转
01反转
00滑行停止
11刹车

6.6 输入捕获测频率

例程 6-6:输入捕获模式测频率

![例程 6-6:输入捕获模式测频率](6-6 输入捕获模式测频率.webp)

项目使用:

text
被测信号 → PA6/TIM3_CH1
信号源 GND → STM32 GND

也可以用项目中的 PWM 输出测试:

text
PA0/TIM2_CH1 → PA6/TIM3_CH1

项目将 TIM3 计数频率设置为约 1MHz,因此:

text
信号频率 = 1MHz / 一个周期内的计数值

6.7 PWMI 测量频率和占空比

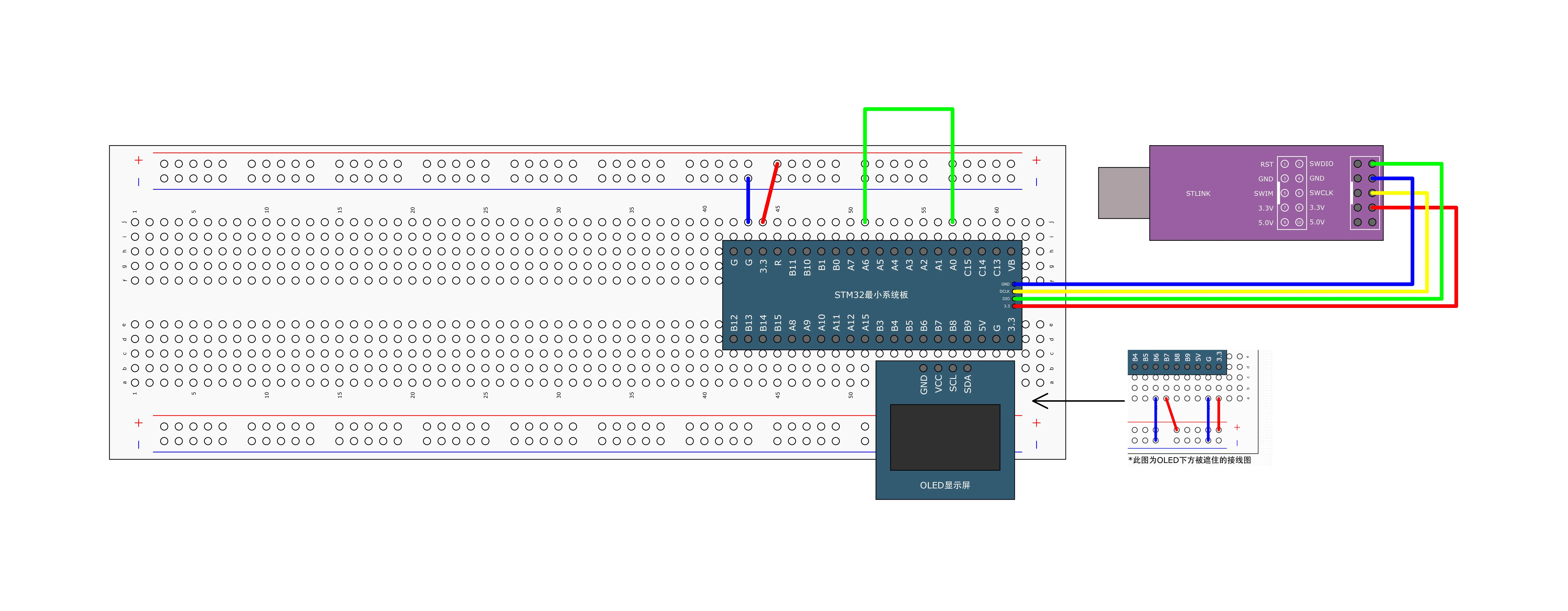

例程 6-7:PWMI 模式测频率占空比

![例程 6-7:PWMI 模式测频率占空比](6-7 PWMI模式测频率占空比.webp)

PWMI 同样接入 PA6:

text
被测PWM → PA6
GND      → GND

项目使用两个捕获寄存器:

text
CCR1 → 周期
CCR2 → 高电平时间
占空比 = CCR2 / CCR1 × 100%

6.8 定时器编码器接口

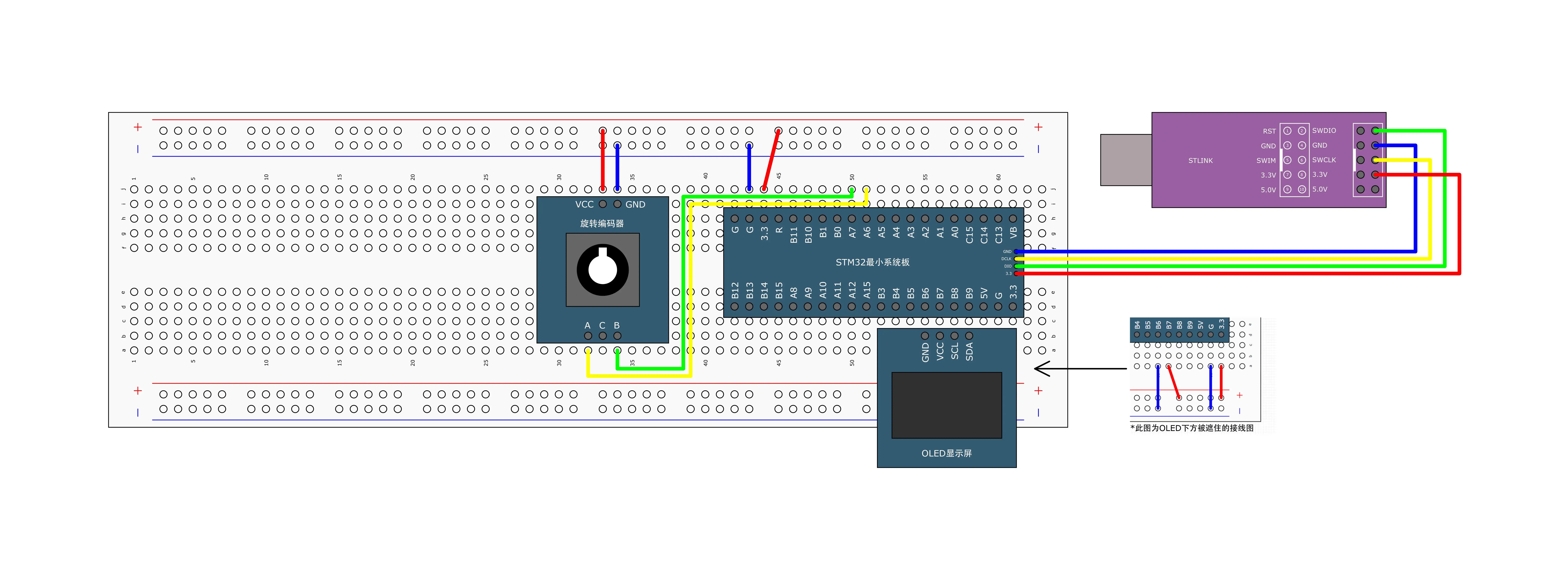

例程 6-8:编码器接口测速

![例程 6-8:编码器接口测速](6-8 编码器接口测速.webp)

text
编码器A相 → PA6/TIM3_CH1
编码器B相 → PA7/TIM3_CH2
编码器VCC → 3.3V
编码器GND → GND

TIM3 硬件自动完成正交编码器的加减计数,主程序只需周期性读取:

c
int16_t Encoder_Get(void)
{
    int16_t Temp;
    Temp = TIM_GetCounter(TIM3);
    TIM_SetCounter(TIM3, 0);
    return Temp;
}

第 7 章 ADC 模数转换器

7.1 单通道接线

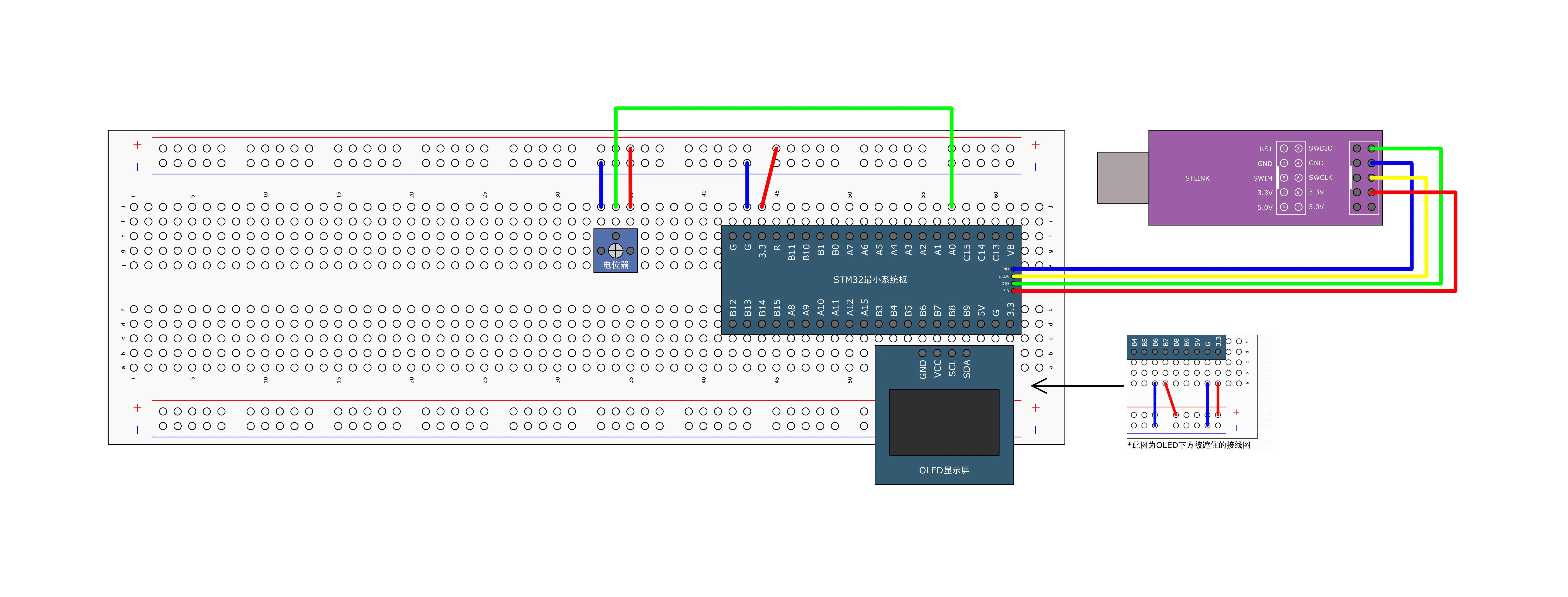

例程 7-1:AD 单通道

![例程 7-1:AD 单通道](7-1 AD单通道.webp)

如何把一个模拟电压转换成 STM32 能处理的数字值。旋转旋钮时,抽头电压会在 0 ~ 3.3V 之间变化。

项目单通道 ADC 使用 PA0:

text
模拟信号 → PA0/ADC_Channel_0
模拟地   → GND

电位器接法:

text
电位器一端 → 3.3V
电位器另一端 → GND
电位器中间抽头 → PA0

7.2 ADC 转换

ADC 的全称是模数转换器:Analog-to-Digital Converter。它把连续变化的模拟电压转换成数字量。

c
ADC_RegularChannelConfig(
    ADC1,
    ADC_Channel_0,
    1,
    ADC_SampleTime_55Cycles5
);

ADC_SoftwareStartConvCmd(
    ADC1,
    ENABLE
);

while (ADC_GetFlagStatus(
           ADC1,
           ADC_FLAG_EOC
       ) == RESET);

uint16_t value =
    ADC_GetConversionValue(ADC1);

STM32F103 ADC 通常为 12 位:

text
ADC范围:0~4095
电压约等于:ADC值 / 4095 × 3.3V

7.3 多通道接线

例程 7-2:AD 多通道

![例程 7-2:AD 多通道](7-2 AD多通道.webp)

项目多通道工程使用:

text
PA0 → ADC 通道 0
PA1 → ADC 通道 1
PA2 → ADC 通道 2
PA3 → ADC 通道 3

PA0~PA3 都必须配置为模拟输入,输入电压均不能超过 3.3V。

7.4 常见问题

  • 忘记将 GPIO 配置为模拟输入。
  • ADC 时钟超过芯片允许范围。
  • 模拟信号没有共地。
  • 输入电压超过 3.3V。
  • 传感器输出阻抗过高,采样时间过短。

第 8 章 DMA 直接存储器访问

8.1 内存到内存 DMA

提示

DMA 的作用是让外设和内存之间自动搬运数据,减少 CPU 参与。

方式CPU 做什么适合场景
轮询CPU 不断查询状态简单、低频事件
中断事件发生时 CPU 处理突发事件
DMADMA 自动搬大量数据连续、大量数据

例程 8-1:DMA 数据转运

![例程 8-1:DMA 数据转运](8-1 DMA数据转运.webp)

8-1 DMA 数据转运不需要外部电路:

text
数组 DataA → DMA1_Channel1 → 数组 DataB

调用方式:

c
MyDMA_Init(
    (uint32_t)DataA,
    (uint32_t)DataB,
    4
);

MyDMA_Transfer();

8.2 DMA 与 ADC

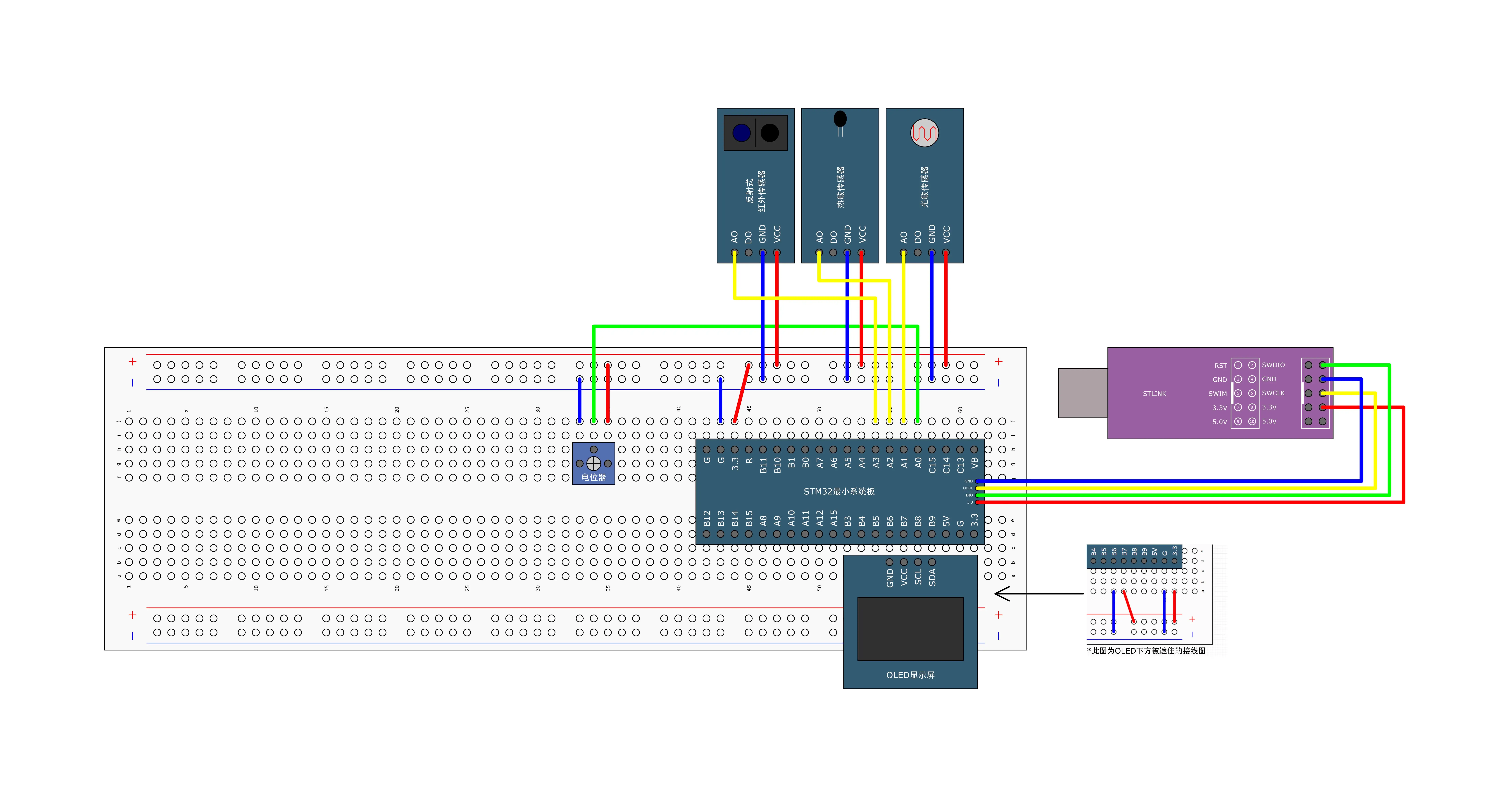

例程 8-2:DMA 与 ADC 多通道

![例程 8-2:DMA 与 ADC 多通道](8-2 DMA+AD多通道.webp)

8-2 DMA+AD 多通道的电路与多通道 ADC 相同:

text
PA0~PA3 → 四路模拟信号

数据流:

text
ADC1 数据寄存器
  → DMA1_Channel1
  → AD_Value[0]~AD_Value[3]

关键配置:

c
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&ADC1->DR;
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)AD_Value;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;

外设地址不递增,因为 ADC 数据始终来自同一个数据寄存器;内存地址递增,因为每个通道结果要保存到数组的不同位置。

第 9 章 USART 串口通信

9.1 USART1 接线

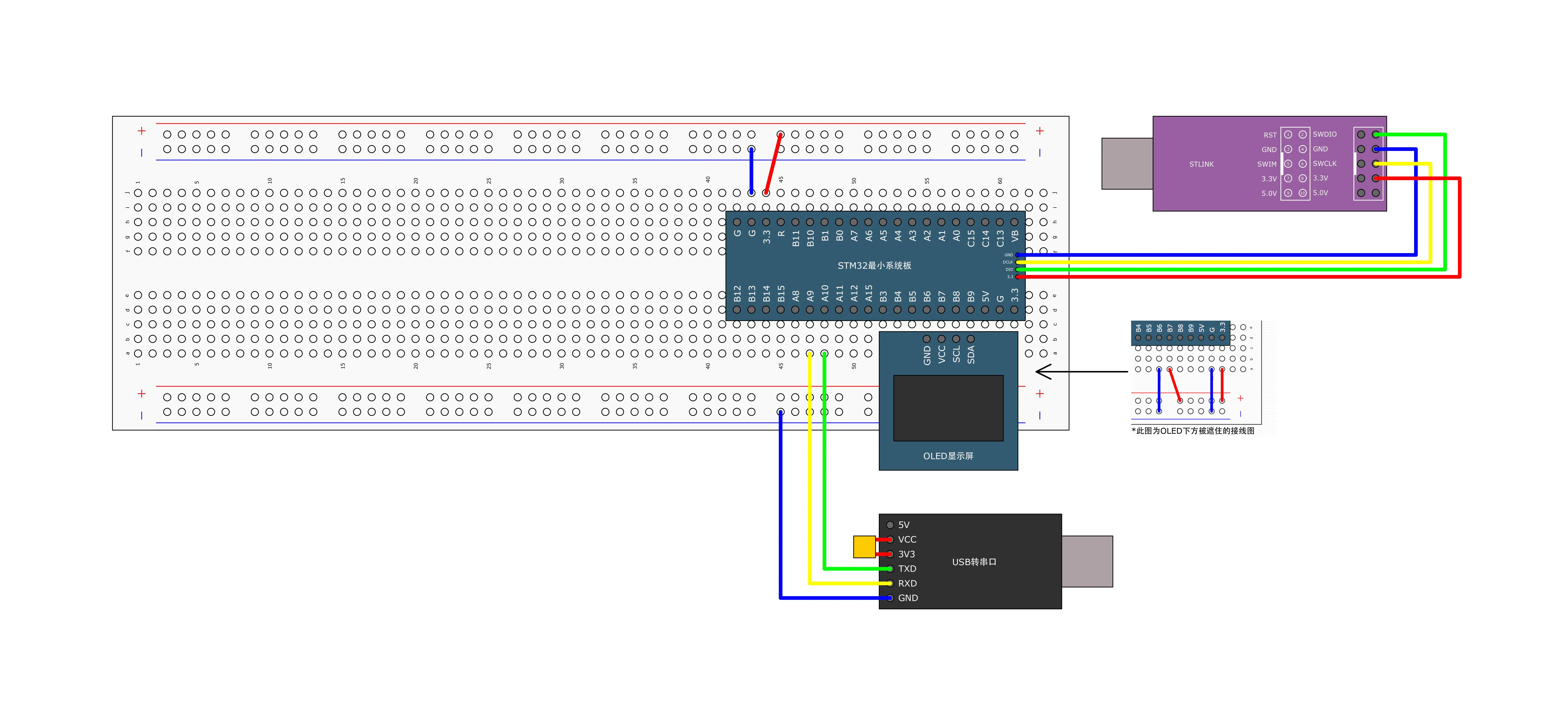

例程 9-1:串口发送

![9-1 串口发送接线图](9-1 串口发送.webp)

例程 9-2:串口发送与接收

![9-2 串口发送与接收接线图](9-2 串口发送+接收.webp)

text
STM32 PA9/TX  → USB 转串口 RX
STM32 PA10/RX ← USB 转串口 TX
STM32 GND     ↔ USB 转串口 GND

这是交叉连接,不能 TX 接 TX。

必须使用 3.3V TTL 串口模块,不要直接接传统 RS-232 接口。

9.2 USART 配置

项目常用配置:

text
波特率:9600
数据位:8 位
校验位:无
停止位:1 位

9.3 接收中断

c
void USART1_IRQHandler(void)
{
    if (USART_GetITStatus(
            USART1,
            USART_IT_RXNE
        ) == SET)
    {
        Serial_RxData =
            USART_ReceiveData(USART1);

        Serial_RxFlag = 1;
    }
}

中断中只保存数据和设置标志,复杂处理放在主循环。

9.4 文本数据包

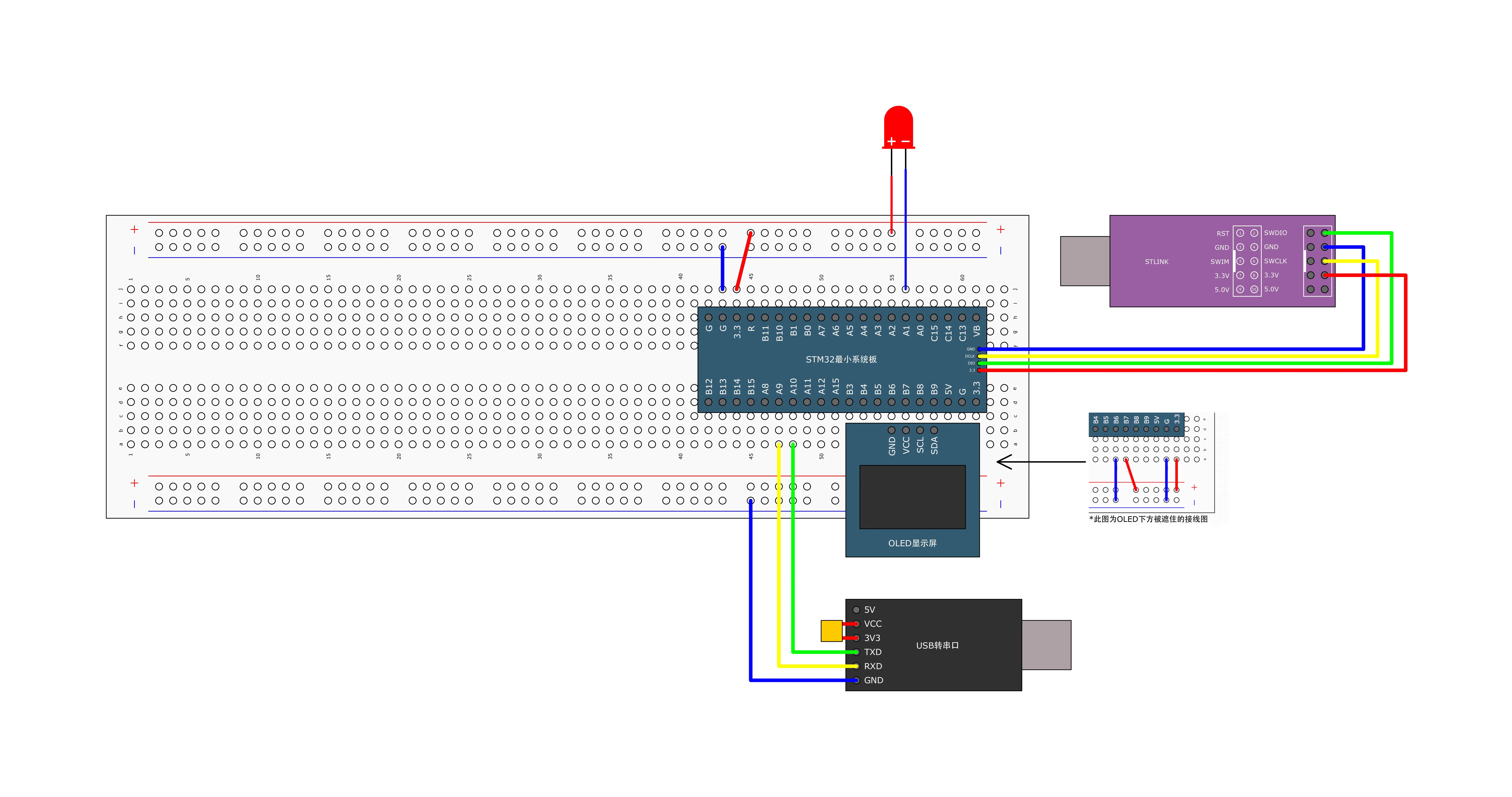

例程 9-4:串口收发文本数据包

![例程 9-4:串口收发文本数据包](9-4 串口收发文本数据包.webp)

项目文本数据包以 @ 开头,以换行结束,例如:

text
@LED_ON\r\n

主程序解析:

c
if (strcmp(
        Serial_RxPacket,
        "LED_ON"
    ) == 0)
{
    LED1_ON();
    Serial_SendString(
        "LED_ON_OK\r\n"
    );
}

设计通信协议时应考虑:

  • 帧头
  • 帧尾
  • 数据长度
  • 缓冲区大小
  • 指令合法性
  • 超时处理
  • 校验和或 CRC

9.5 HEX 数据包

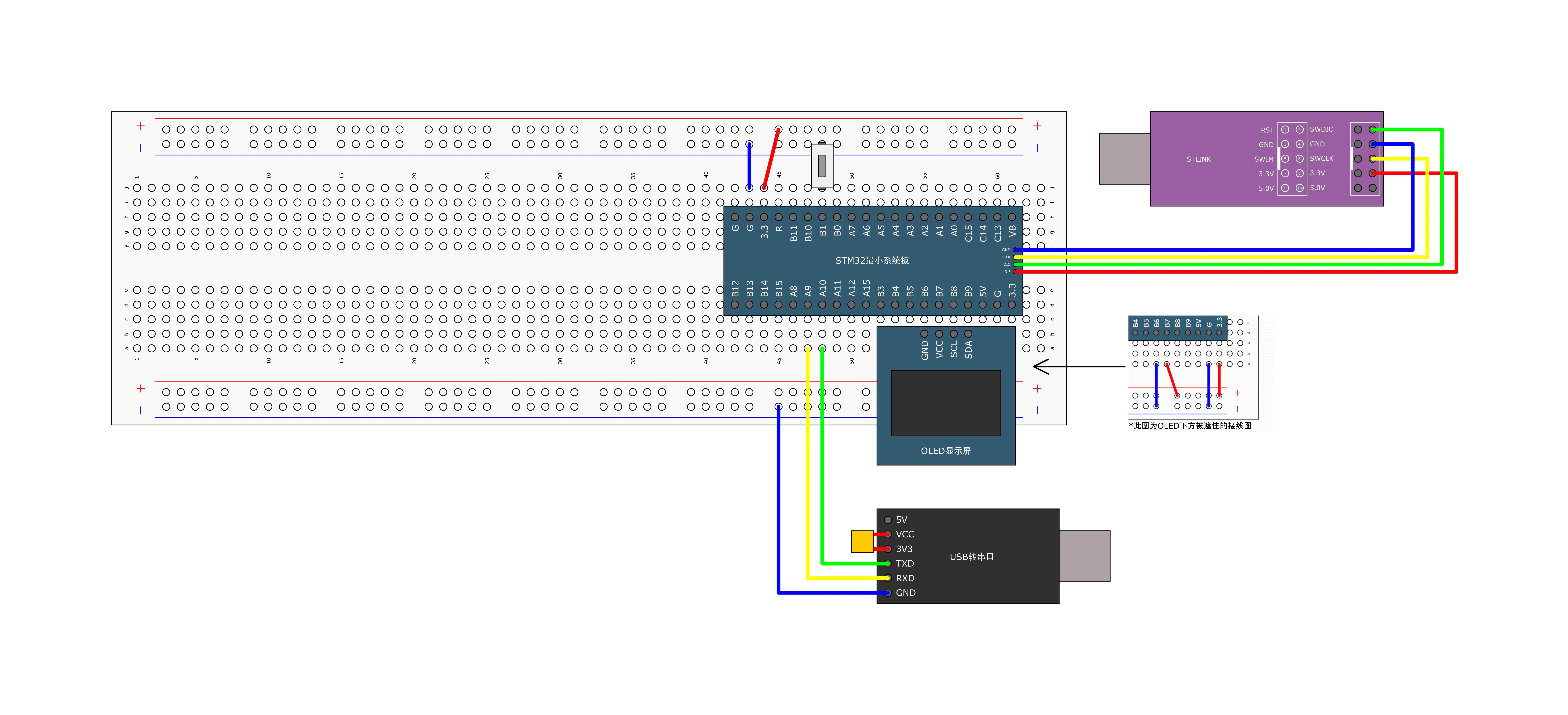

例程 9-3:串口收发 HEX 数据包

![例程 9-3:串口收发 HEX 数据包](9-3 串口收发HEX数据包.webp)

电脑只有 USB,而单片机常用 UART,所以中间加一颗转换芯片,让电脑把 USB 当成一个 COM 串口来用。

项目 HEX 数据包格式类似:

text
FF 01 02 03 04 FE

其中 FF 可以作为帧头,FE 可以作为帧尾,中间保存 4 个字节数据。

第 10 章 I2C 与 MPU6050

10.1 软件 I2C 接线

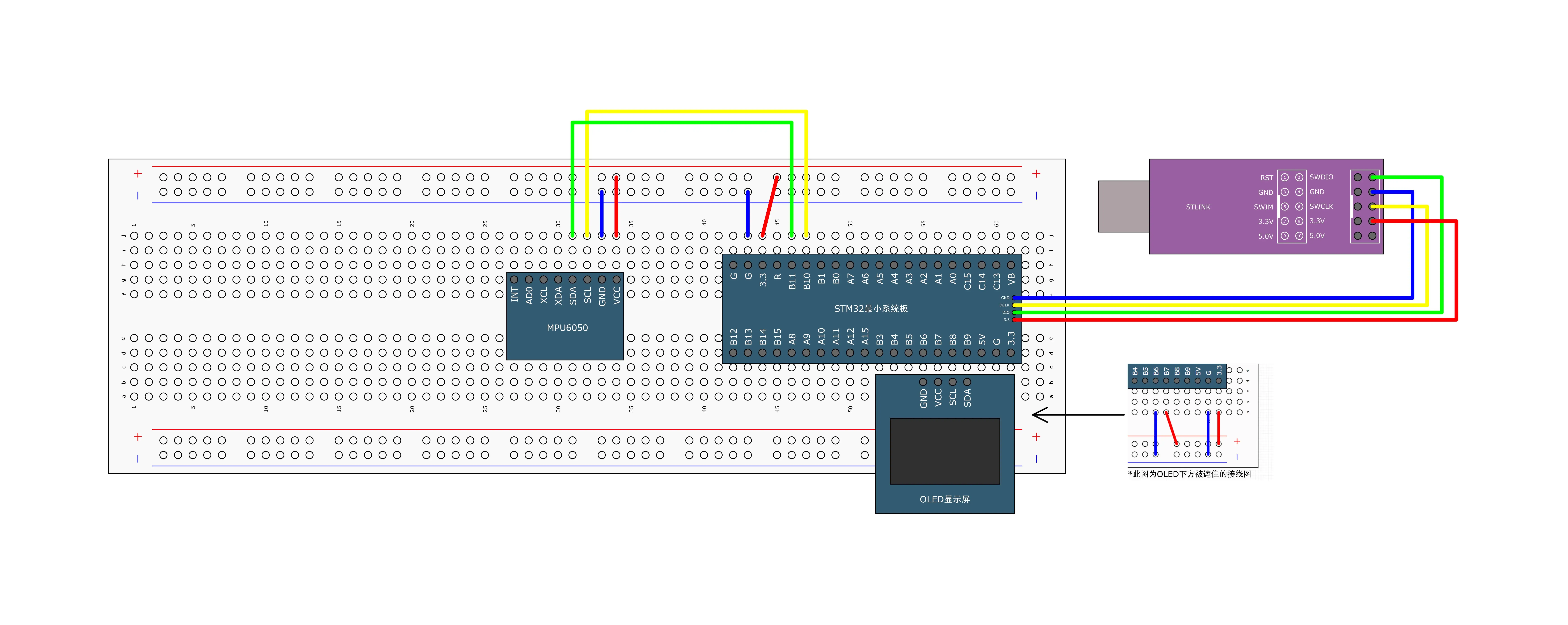

例程 10-1:软件 I2C 读写 MPU6050

![例程 10-1:软件 I2C 读写 MPU6050](10-1 软件I2C读写MPU6050.webp)

提示

MPU6050 是一个很经典的 六轴惯性传感器(IMU),主要用来检测设备的运动状态和姿态变化

它内部主要集成了两类传感器:

模块轴数测什么
加速度计 Accelerometer3 轴X/Y/Z 三个方向的加速度
陀螺仪 Gyroscope3 轴绕 X/Y/Z 三个轴旋转的角速度
text
MPU6050 VCC → 3.3V
MPU6050 GND → GND
MPU6050 SCL → PB10
MPU6050 SDA → PB11
MPU6050 AD0 → GND

SCL 和 SDA 需要上拉电阻:

text
PB10/SCL → 4.7kΩ~10kΩ → 3.3V
PB11/SDA → 4.7kΩ~10kΩ → 3.3V

10.2 I2C 起始条件

c
void MyI2C_Start(void)
{
    MyI2C_W_SDA(1);
    MyI2C_W_SCL(1);
    MyI2C_W_SDA(0);
    MyI2C_W_SCL(0);
}

所谓“软件 I²C”,就是不用 STM32 内部的 I²C 外设,而是:用普通 GPIO 自己模拟 SCL 和 SDA 的变化。

I2C 起始条件是:SCL 保持高电平时,SDA 从高电平变为低电平。

I²C 正常传输数据时,一般要求:SDA 在 SCL 高电平期间保持稳定。

10.3 MPU6050 寄存器写入

c
void MPU6050_WriteReg(
    uint8_t RegAddress,
    uint8_t Data
)
{
    MyI2C_Start();
    MyI2C_SendByte(0xD0);
    MyI2C_ReceiveAck();
    MyI2C_SendByte(RegAddress);
    MyI2C_ReceiveAck();
    MyI2C_SendByte(Data);
    MyI2C_ReceiveAck();
    MyI2C_Stop();
}

10.4 MPU6050 地址

项目使用 8 位地址:

text
写地址:0xD0
读地址:0xD1
对应 7 位地址:0x68

如果 AD0 接高电平,地址会改变,代码中的地址也要修改。

10.5 硬件 I2C

例程 10-2:硬件 I2C 读写 MPU6050

![例程 10-2:硬件 I2C 读写 MPU6050](10-2 硬件I2C读写MPU6050.webp)

硬件 I2C 工程仍使用:

text
PB10 → I2C2_SCL
PB11 → I2C2_SDA

区别在于软件 I2C 由 GPIO 手动产生时序,硬件 I2C 由 STM32 的 I2C2 外设产生时序。

第 11 章 SPI 与 W25Q64

11.1 W25Q64 接线

例程 11-1:软件 SPI 读写 W25Q64

![例程 11-1:软件 SPI 读写 W25Q64](11-1 软件SPI读写W25Q64.webp)

text
W25Q64 VCC → 3.3V
W25Q64 GND → GND
W25Q64 CS  → PA4
W25Q64 CLK → PA5
W25Q64 DO  → PA6
W25Q64 DI  → PA7

对应 STM32 信号:

text
PA5 → SPI 时钟 SCK
PA6 ← SPI 数据 MISO
PA7 → SPI 数据 MOSI
PA4 → 软件控制片选 CS

如果模块引出 WP 和 HOLD,应根据模块说明将其拉高。

提示

项目W25Q64SD 卡
容量8 MBGB~TB
是否可拆通常不可可以
成本较高
接口SPI/QSPISDIO/SPI
配置存储很合适有点大材小用
大量日志有限很适合
W25Q64含义STM32
CS片选GPIO
CLKSPI 时钟SCK
DI数据输入MOSI
DO数据输出MISO
VCC电源3.3V
GNDGND
WP写保护通常拉高
HOLD暂停通信通常拉高

11.2 软件 SPI

提示

SPI 是 Serial Peripheral Interface 的缩写,中文通常叫 串行外设接口

它是一种让 MCU 和外设进行高速串行通信的接口。前面的 OLED、W25Q64 都经常使用 SPI。

最典型的 SPI 有 4 根信号线:

信号全称作用
SCK / CLKSerial Clock时钟线
MOSIMaster Out Slave In主机发送、从机接收
MISOMaster In Slave Out从机发送、主机接收
CS / NSSChip Select片选,选择要通信的设备
项目SPII²C
时钟线SCKSCL
数据线MOSI + MISOSDA
片选每个设备通常一个 CS用地址区分设备
线数量较多较少
速度通常更快通常较慢
协议复杂度比较简单稍复杂
多设备扩展CS 会越来越多很方便

I²C 是“用地址找设备”,SPI 是“用 CS 选设备”。

SPI 的核心就是:

SCK 提供节拍,MOSI 往外发,MISO 往回收,CS 决定跟谁说话。

软件 SPI 由 GPIO 手动产生时钟:

c
MySPI_W_MOSI(!!(ByteSend & (0x80 >> i)));

MySPI_W_SCK(1);
MySPI_W_SCK(0);

11.3 硬件 SPI

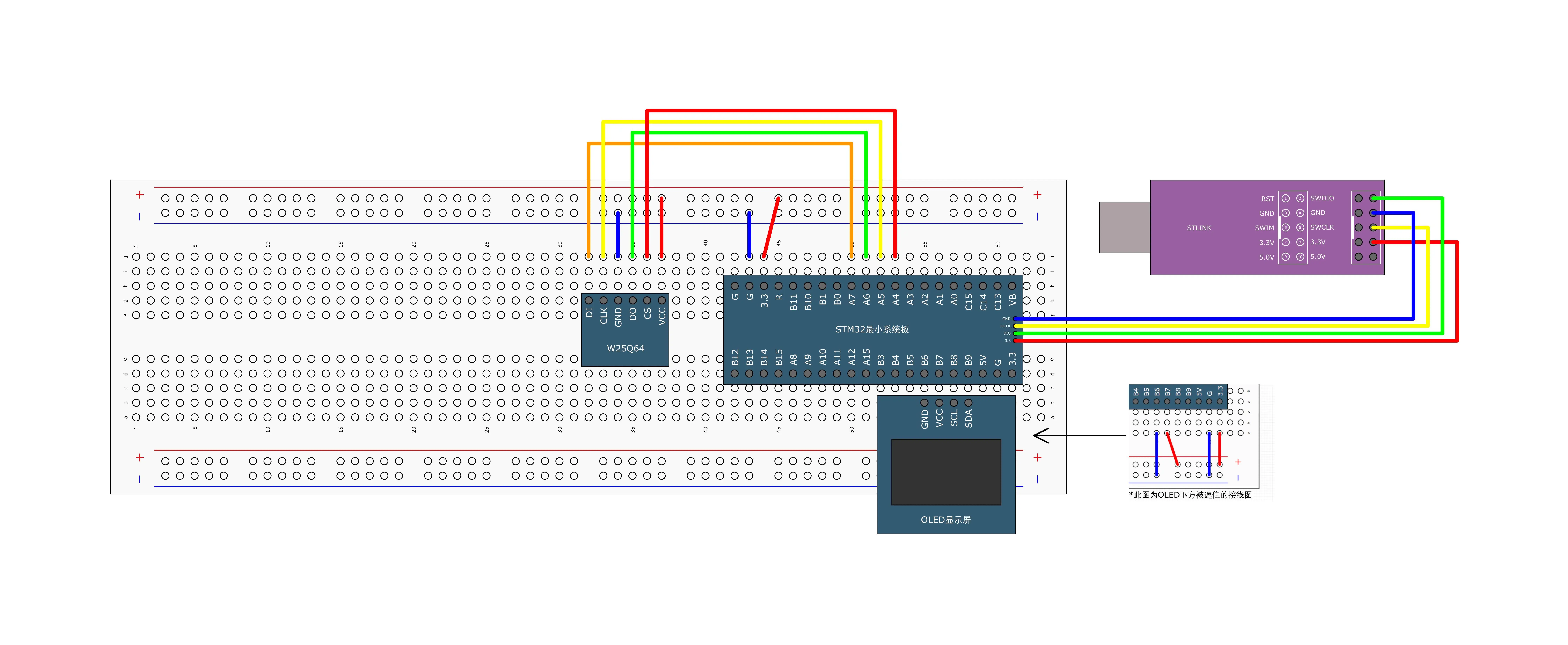

例程 11-2:硬件 SPI 读写 W25Q64

![例程 11-2:硬件 SPI 读写 W25Q64](11-2 硬件SPI读写W25Q64.webp)

硬件 SPI 使用 SPI1:

c
SPI_InitStructure.SPI_Mode = SPI_Mode_Master;
SPI_InitStructure.SPI_Direction = SPI_Direction_2Lines_FullDuplex;
SPI_InitStructure.SPI_FirstBit = SPI_FirstBit_MSB;
SPI_InitStructure.SPI_CPOL = SPI_CPOL_Low;
SPI_InitStructure.SPI_CPHA = SPI_CPHA_1Edge;

这表示使用 SPI 模式 0,高位先发送。

11.4 W25Q64 写入流程

c
W25Q64_WriteEnable();
W25Q64_PageProgram(0x000000, DataArray, 4);
W25Q64_WaitBusy();

写入前需要写使能,写入后需要等待芯片完成内部编程。

W25Q64 的典型操作:

  1. 读取芯片 ID。
  2. 写使能。
  3. 擦除扇区。
  4. 页编程。
  5. 查询忙状态。
  6. 读取数据。

第 12 章 RTC、Unix 时间戳与备份寄存器

STM32 里一套很典型的“断电后仍然保留时间和少量数据”机制。

12.1 备份寄存器接线

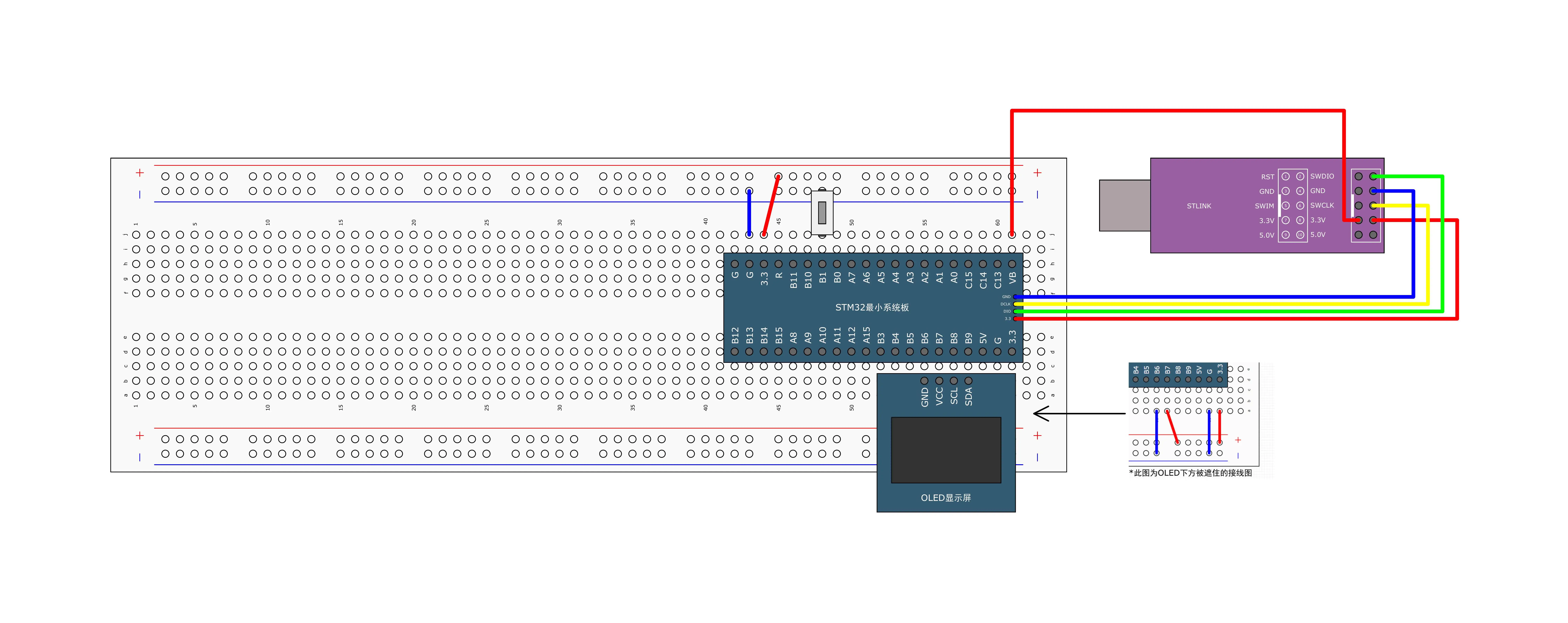

例程 12-1:读写备份寄存器

![例程 12-1:读写备份寄存器](12-1 读写备份寄存器.webp)

备份寄存器是 STM32 内部资源,没有额外数据线。

若使用 OLED 显示:

text
OLED SCL → PB8
OLED SDA → PB9

12.2 备份寄存器访问

c
RCC_APB1PeriphClockCmd(
    RCC_APB1Periph_PWR,
    ENABLE
);

RCC_APB1PeriphClockCmd(
    RCC_APB1Periph_BKP,
    ENABLE
);

PWR_BackupAccessCmd(ENABLE);

BKP_WriteBackupRegister(
    BKP_DR1,
    0x1234
);

提示

备份寄存器给 STM32 内部的一个备份寄存器写数据。

它可以理解成容量非常小的、由备份电源维持的数据存储区。

12.3 RTC 晶振和备用电源

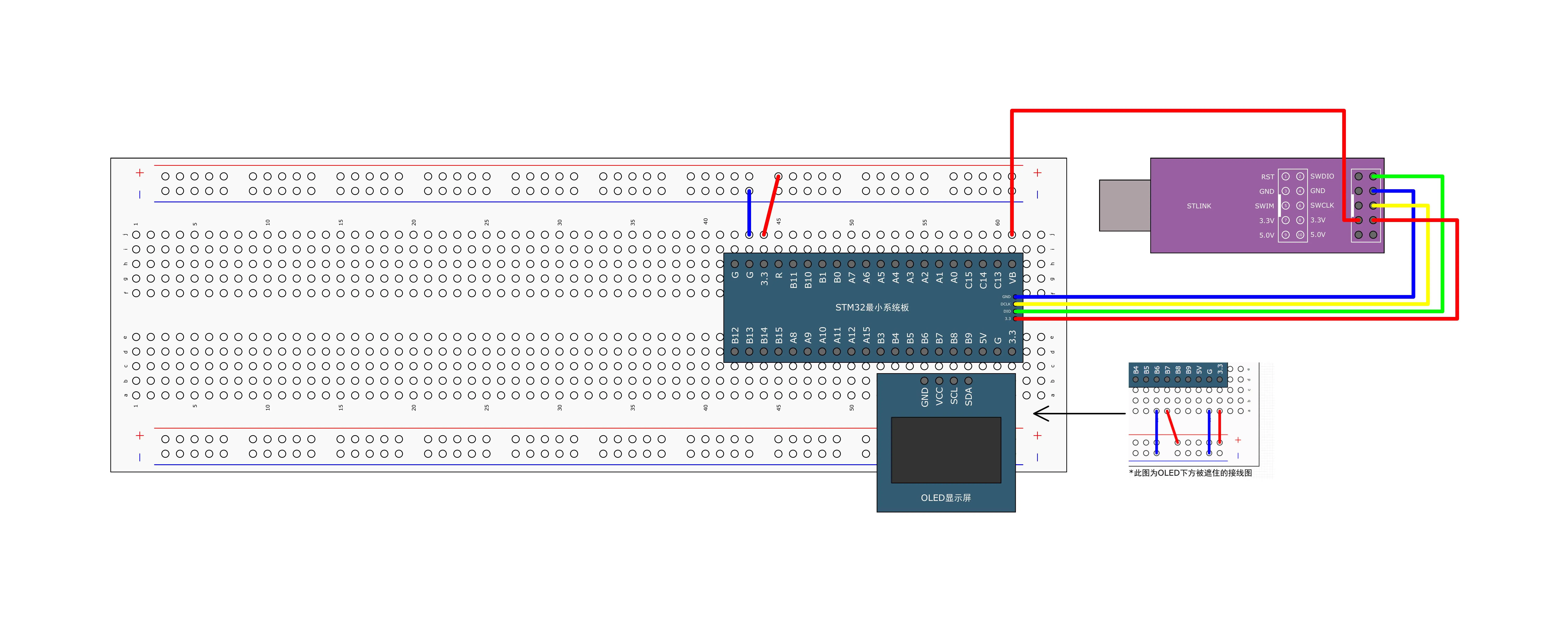

例程 12-2:实时时钟

![例程 12-2:实时时钟](12-2 实时时钟.webp)

提示

RTC = Real-Time Clock,实时时钟

它的作用就是让 MCU 知道现在是什么时间,例如:

2026-09-20 15:30:45

即使 STM32 主程序正在做别的事情,RTC 也会自己计时。

更重要的是,如果接了备用电源:

VBAT → 纽扣电池 / 超级电容

即使开发板的主电源断掉(VCC = 0)RTC 仍然可以继续走时。

存储容量断电保持适合什么
RAM程序运行数据
BKP 备份寄存器极小VBAT 存在时可以RTC 标志、少量状态
W25Q648 MB配置、文件、日志
Flash较大程序和参数

项目默认使用 LSE 32.768kHz 晶振:

text
PC14/OSC32_IN
PC15/OSC32_OUT

大多数开发板已经安装了 32.768kHz 晶振。

如果需要主电源断开后继续走时:

text
VBAT → 备用电池或超级电容
GND  → GND

12.4 RTC 时间处理

项目将年月日时分秒转换为 Unix 时间戳,写入 RTC 计数器:

c
time_cnt = mktime(&time_date) - 8 * 60 * 60;
RTC_SetCounter(time_cnt);

读取时再转换回来:

c
time_cnt = RTC_GetCounter() + 8 * 60 * 60;
time_date = *localtime(&time_cnt);

这里的 8 60 60 是东八区时区修正。

第 13 章 PWR 电源控制与低功耗

13.0 修改主频

例程 13-1:修改主频

![例程 13-1:修改主频](13-1 修改主频.webp)

13.1 睡眠模式

例程 13-2:睡眠模式、串口发送与接收

![例程 13-2:睡眠模式、串口发送与接收](13-2 睡眠模式+串口发送+接收.webp)

睡眠模式例程使用串口和 OLED:

text
PA9  → USB 转串口 RX
PA10 ← USB 转串口 TX
PB8  → OLED SCL
PB9  → OLED SDA

进入睡眠:

c
__WFI();  // 执行以后,CPU 核心停止执行指令。

CPU 睡眠后,USART 接收中断到来即可唤醒。

13.2 停止模式

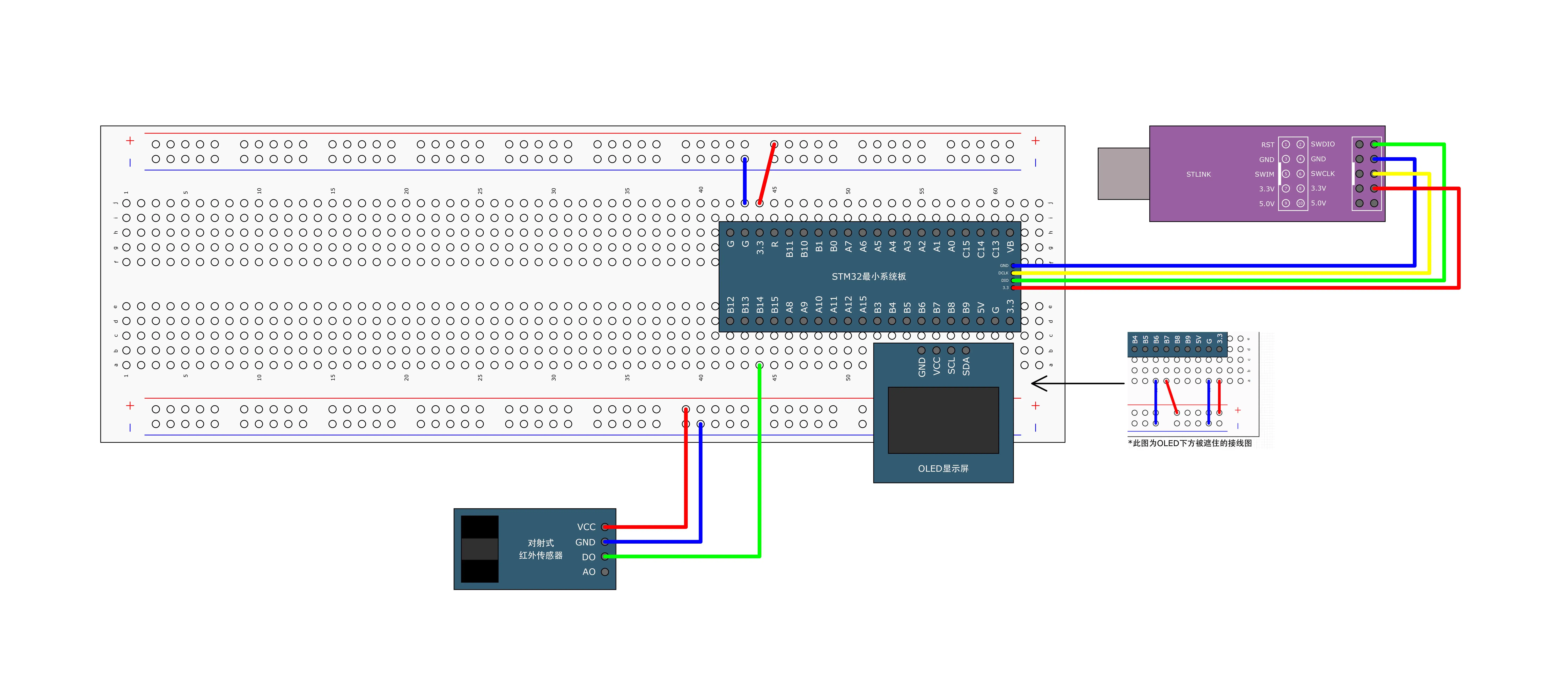

例程 13-3:停止模式与对射式红外传感器计次

![例程 13-3:停止模式与对射式红外传感器计次](13-3 停止模式+对射式红外传感器计次.webp)

停止模式例程使用红外传感器作为唤醒源:

text
红外模块 OUT → PB14
红外模块 VCC → 3.3V
红外模块 GND → GND

进入停止模式:

c
PWR_EnterSTOPMode(
    PWR_Regulator_ON,
    PWR_STOPEntry_WFI
);

停止模式唤醒后,通常需要重新配置系统时钟。

13.3 待机模式

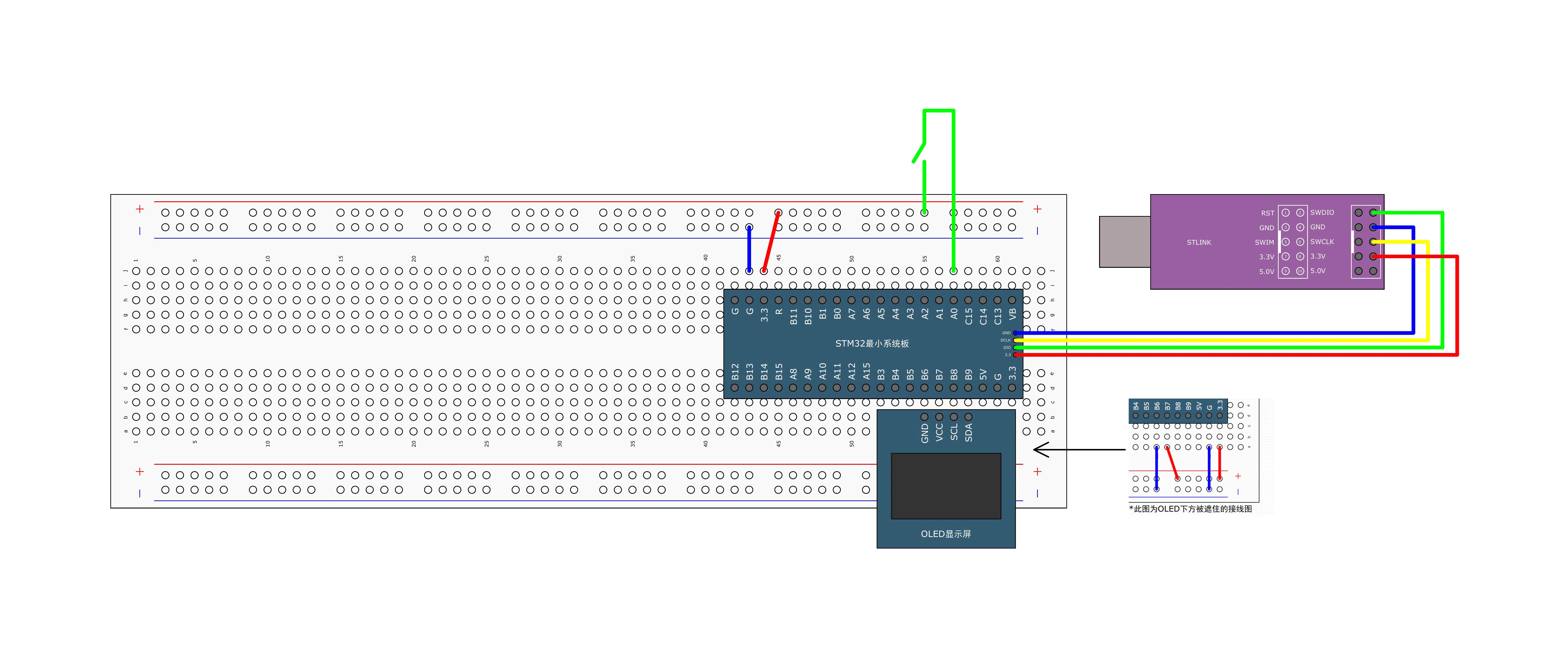

例程 13-4:待机模式与实时时钟

![例程 13-4:待机模式与实时时钟](13-4 待机模式+实时时钟.webp)

项目启用了 PA0 的 WKUP 唤醒:

text
PA0 → 10kΩ下拉 → GND
PA0 → 按键一端
按键另一端 → 3.3V

按键按下时,PA0 产生上升沿。

RTC 闹钟唤醒不需要额外外部信号,但需要 RTC 晶振和备份域正常工作。

提示

项目SleepStopStandby
CPU停止停止关闭
主时钟基本保持多数停止停止
外设很多继续大部分停止基本停止
RAM保留保留通常丢失
寄存器保留保留大部分丢失
RTC可以工作可以工作可以工作
功耗较低更低最低
唤醒速度最快较快最慢
唤醒后继续运行继续但常要恢复时钟接近重新启动
常见唤醒任意中断EXTI/RTC 等WKUP/RTC 等
  • Sleep:CPU 打瞌睡

  • Stop:公司停工,但东西还在办公室

  • Standby:公司关门,只留保安和时钟

第 14 章 独立看门狗与窗口看门狗

提示

MCU 的一种自恢复机制。如果程序因为死循环、跑飞、任务卡死等原因不能正常执行,就让硬件自动复位 MCU。

“看门狗”可以理解成一个一直倒计时的硬件计时器。程序正常运行时必须定期告诉它:我还活着,不要复位。

这个动作就叫 喂狗 / Refresh Watchdog

14.1 独立看门狗

例程 14-1:独立看门狗

![例程 14-1:独立看门狗](14-1 独立看门狗.webp)

看门狗不需要额外外接电路。项目初始化:

c
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);  // 配置倒计时速度
IWDG_SetPrescaler(IWDG_Prescaler_16);
IWDG_SetReload(2499);  // 设置倒计时初值
IWDG_ReloadCounter();  // 装载计数器
IWDG_Enable();  // 启动看门狗

主循环中喂狗:

c
IWDG_ReloadCounter();

如果程序死循环或长时间不喂狗,芯片会复位。

提示

主循环怎么喂狗?

最简单:

c
while (1)
{
    // 正常程序

    IWDG_ReloadCounter();
}

只要程序正常执行:

业务
 ↓
业务
 ↓
喂狗
 ↓
业务
 ↓
业务
 ↓
喂狗

IWDG 永远到不了 0。

在 RTOS 系统里,更好的设计通常是:

Task A ─→ 我正常
Task B ─→ 我正常
Task C ─→ 我正常
            ↓
      Watchdog Task
            ↓
确认所有关键任务正常
            ↓
          喂狗

例如:

if (task_a_alive &&
    task_b_alive &&
    task_c_alive)
{
    IWDG_ReloadCounter();
}

这样只要某个关键任务失效,就停止喂狗。

14.2 窗口看门狗

例程 14-2:窗口看门狗

![例程 14-2:窗口看门狗](14-2 窗口看门狗.webp)

窗口看门狗也不需要外部电路:

c
WWDG_SetPrescaler(WWDG_Prescaler_8);
WWDG_SetWindowValue(0x40 | 21);
WWDG_Enable(0x40 | 54);

窗口看门狗要求在允许的时间范围内刷新计数器,太早和太晚都可能复位。

提示

Window Watchdog,窗口看门狗。

它和 IWDG 最大区别是:IWDG 只怕你喂得太晚;WWDG 不仅怕太晚,也怕太早。

对比IWDG 独立看门狗WWDG 窗口看门狗
英文Independent WatchdogWindow Watchdog
主要目标防止长时间不响应检测程序执行节奏异常
喂太晚复位复位
喂太早没问题可能复位
喂狗要求超时前即可必须在时间窗口内
时钟独立 LSI通常来自 APB 时钟
是否依赖系统时钟较少较多
配置难度简单更复杂
常见用途系统最终保护对执行周期要求严格的系统

第 15 章 内部 Flash 与参数保存

不用外接 W25Q64,也可以直接利用 STM32 芯片内部的 Flash 保存少量配置参数,而且断电后数据不会丢。

提示

烧录 STM32 程序的时候,其实程序本身就是放在内部 Flash 里的。

可以简单理解成:

STM32
│
├── CPU
├── SRAM
│   └── 程序运行时的变量
│
└── Internal Flash
    ├── 程序代码
    ├── 常量
    └── 可以预留一部分保存参数
项目SRAMFlash
速度很快较慢
CPU 可直接使用
断电后数据丢失保留
修改次数几乎不用考虑有擦写寿命
是否需要擦除不需要写之前通常需要
适合程序运行变量长期保存参数
项目STM32 内部 FlashW25Q64
是否需要外接芯片不需要需要
接口CPU 直接访问SPI
容量要和程序共享独立 8 MB
保存少量参数很适合也可以
保存大量日志不太适合更合适
保存文件不推荐很适合
擦写寿命问题
程序被误擦风险不影响 MCU 程序
Backup RegisterInternal Flash
容量极小较大
需要 VBAT是,若希望主电源断开后保持不需要
擦写寿命不像 Flash 那样按页擦写有擦写寿命
写入速度慢一些
用途RTC 标志、少量状态参数配置

15.1 电路连接

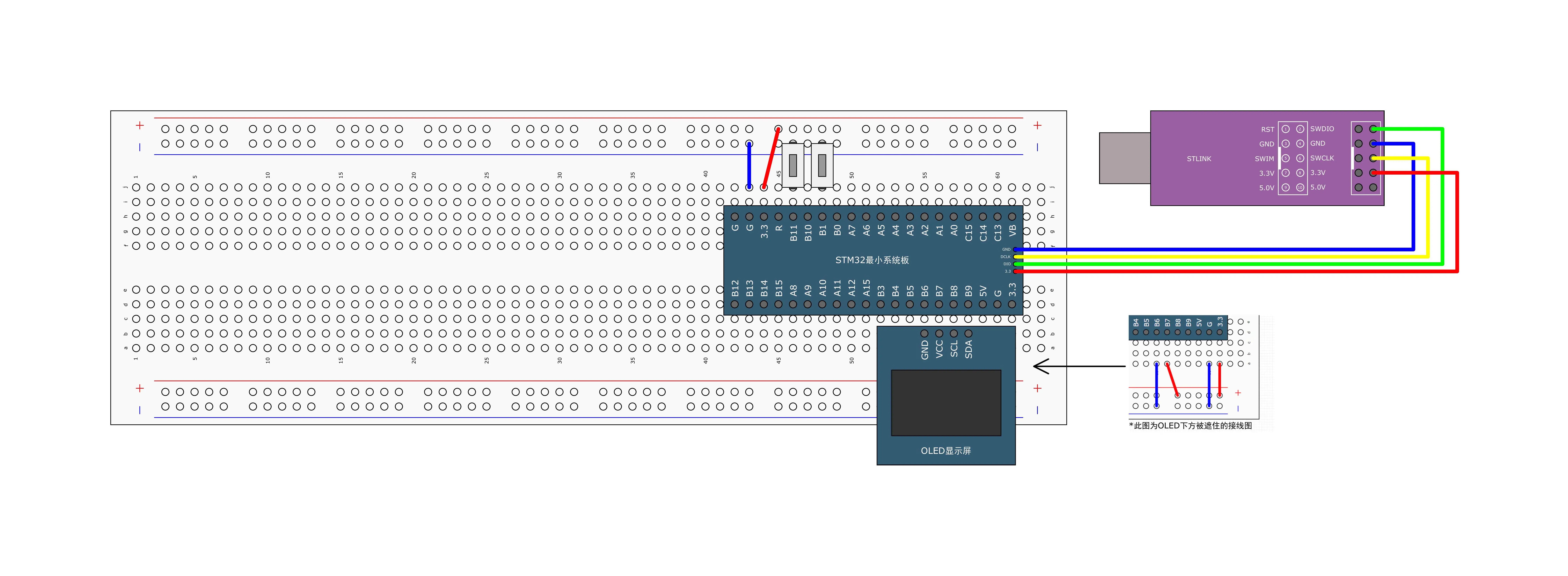

例程 15-1:读写内部 FLASH

![例程 15-1:读写内部 FLASH](15-1 读写内部FLASH.webp)

内部 Flash 实验不需要外接芯片,数据保存在 STM32 内部。

如果使用 OLED 观察数据:

text
OLED SCL → PB8
OLED SDA → PB9

15.2 Flash 读写

读取半字:

c
uint16_t MyFLASH_ReadHalfWord(
    uint32_t Address
)
{
    return *(__IO uint16_t *)(Address);
}

写入半字:

c
void MyFLASH_ProgramHalfWord(
    uint32_t Address,
    uint16_t Data
)
{
    FLASH_Unlock();
    FLASH_ProgramHalfWord(Address, Data);
    FLASH_Lock();
}

15.3 参数保存流程

项目使用有效标志判断 Flash 中是否有有效数据:

c
if (MyFLASH_ReadHalfWord(
        STORE_START_ADDRESS
    ) != 0xA5A5)
{
    MyFLASH_ErasePage(
        STORE_START_ADDRESS
    );

    MyFLASH_ProgramHalfWord(
        STORE_START_ADDRESS,
        0xA5A5
    );
}

完整的参数保存过程:

text
Flash 读取
  → 检查有效标志
  → 加载到 SRAM
  → 程序运行中修改 SRAM
  → 需要保存时擦除 Flash 页
  → 将 SRAM 数据重新写入 Flash

注意:

  • 不要擦除存放程序的区域。
  • Flash 写入前通常必须先擦除。
  • Flash 不能无限次擦写。
  • 重要参数应加入版本号、长度和 CRC。
  • 断电保护需要更完善的数据提交策略。

15.4 读取芯片 ID

例程 15-2:读取芯片 ID

![例程 15-2:读取芯片 ID](15-2 读取芯片ID.webp)

第三部分:综合实践

16. 综合项目:传感器数据显示与参数保存

可以将多个章节组合成一个小型数据采集系统。

16.1 硬件连接

text
电位器输出      → PA0/ADC
按键 1           → PB1
OLED SCL        → PB8
OLED SDA        → PB9
USB 转串口 RX     → PA9
USB 转串口 TX     → PA10
所有模块 GND 共地

16.2 程序结构

c
int main(void)
{
    OLED_Init();
    Key_Init();
    AD_Init();
    Serial_Init();
    Store_Init();

    while (1)
    {
        uint16_t ad_value;

        ad_value = AD_GetValue();

        OLED_ShowNum(
            1,
            1,
            ad_value,
            4
        );

        Serial_Printf("ADC=%d\r\n", ad_value);

        if (Key_GetNum() == 1)
        {
            Store_Data[1]++;
            Store_Save();
        }

        Delay_ms(100);
    }
}

16.3 综合项目涉及的知识

  • GPIO:按键输入。
  • ADC:模拟量采集。
  • OLED:本地显示。
  • USART:上传数据。
  • Flash:保存参数。
  • 延时:控制采样周期。

后续还可以增加:

  • 定时器触发 ADC。
  • DMA 自动搬运采样数据。
  • RTC 给采样数据加时间戳。
  • W25Q64 保存大量历史数据。
  • 看门狗提高系统可靠性。
  • 低功耗模式降低电池消耗。

第四部分:调试方法

17. 下载失败排查

按以下顺序检查:

  1. 开发板是否供电。
  2. ST-LINK 是否被电脑识别。
  3. GND 是否连接。
  4. SWDIO 和 SWCLK 是否接反。
  5. Keil 芯片型号是否正确。
  6. BOOT0 是否处于正常用户 Flash 启动状态。
  7. 复位脚是否被外部电路拉低。

18. LED 不亮

检查:

  • LED 是否低电平有效。
  • GPIO 时钟是否开启。
  • GPIO 是否配置为推挽输出。
  • LED 是否接反。
  • 是否使用了当前工程对应的引脚。

19. 按键没有反应

检查:

  • 按键是否接到 GND。
  • 是否使用上拉输入。
  • 按键按下时读取值是否为 0。
  • 是否卡在等待按键释放的循环中。
  • 是否存在 PB1 引脚复用冲突。

20. OLED 没有显示

检查:

  • VCC 和 GND 是否正确。
  • SCL 是否接 PB8。
  • SDA 是否接 PB9。
  • OLED 是 I2C 版本还是 SPI 版本。
  • I2C 上拉是否存在。
  • OLED 驱动版本是否和硬件版本匹配。

21. 串口乱码

检查:

  • TX 和 RX 是否交叉。
  • 是否共地。
  • 波特率是否一致。
  • 数据位、停止位、校验位是否一致。
  • 使用的是 TTL 串口而不是 RS-232。
  • 串口模块电平是否兼容 3.3V。

22. I2C 没有应答

检查:

  • SCL 和 SDA 是否接反。
  • 上拉电阻是否存在。
  • MPU6050 是否供电。
  • AD0 电平是否决定了正确地址。
  • 代码使用的是 8 位地址还是 7 位地址。
  • 总线是否被某个设备拉死。

23. SPI 读不到 W25Q64 ID

检查:

  • CS 是否接 PA4。
  • SCK、MISO、MOSI 是否对应正确。
  • W25Q64 是否使用 3.3V。
  • SPI 模式是否为模式 0。
  • WP 和 HOLD 是否处于有效高电平。
  • 片选是否在一帧通信期间保持低电平。

24. 定时器频率不正确

重新检查:

text
定时器时钟
预分频 PSC
自动重装 ARR
APB1/APB2 分频
定时器时钟倍频规则

特别是 STM32F1 中,当 APB 预分频器不为 1 时,定时器时钟可能是对应 APB 时钟的两倍。

第五部分:学习建议

推荐每个例程按照以下步骤学习:

  1. 先看电路连接。
  2. 找到 main.c。
  3. 找到初始化函数。
  4. 找到对应的 Hardware 或 System 驱动。
  5. 对照芯片参考手册理解寄存器配置。
  6. 编译下载,观察实验现象。
  7. 修改一个参数,再次验证现象变化。
  8. 尝试把当前模块与前一章模块组合。

推荐学习顺序:

text
GPIO 输出
  → GPIO 输入
  → OLED
  → 外部中断
  → 定时器
  → PWM
  → ADC
  → DMA
  → USART
  → I2C
  → SPI
  → RTC
  → 低功耗
  → 看门狗
  → Flash

最终目标不是记住每个库函数,而是能够独立完成以下流程:

text
分析硬件
  → 选择引脚
  → 配置时钟
  → 配置 GPIO
  → 配置外设
  → 设计中断或 DMA
  → 编写驱动接口
  → 在 main 中组织应用逻辑
  → 下载、测量和调试

这就是从“会运行例程”走向“能够设计 STM32 应用”的完整路径。

第六部分:对后续学习 RT-Thread(自补)

当前项目内容后续 RT-Thread 中的对应概念
GPIO、LED、按键RT-Thread Pin 设备
USART 串口收发RT-Thread Serial 设备、FinSH/msh
外部中断GPIO 中断回调、信号量、事件
定时器中断硬件定时器、软件定时器、线程延时
PWM、输入捕获、编码器PWM 设备、定时器设备
ADCADC 设备、采样线程
ADC + DMADMA 缓冲区、完成回调、消息通知
I²C、SPII²C/SPI 总线设备和传感器驱动
Flash、RTC、看门狗Flash、RTC、Watchdog 设备
串口数据包状态机RT-Thread 串口线程中的协议解析
HardwareSystem 模块划分RT-Thread 驱动层、应用层、设备框架

例如当前代码中的:

c
while (1)
{
    KeyNum = Key_GetNum();
    Delay_ms(100);
}

以后通常会变成:

c
void key_thread_entry(void *parameter)
{
    while (1)
    {
        key_scan();
        rt_thread_mdelay(100);
    }
}

也就是说,硬件功能不变,只是程序从“一个大循环”变成“多个线程 + 设备驱动 + 同步通信”。

RT-Thread 通常会在 MCU 底层驱动之上再封装一层,甚至几层。

大致结构是:

text
你的应用代码

RT-Thread 线程、信号量、消息队列、设备 API

RT-Thread 设备框架

GD32 BSP / HAL / 标准外设库

GD32 寄存器和硬件

例如:

裸机写法RT-Thread 中可能的写法
GPIO_Init()GPIO_SetBits()rt_pin_mode()rt_pin_write()
自己写 USART_IRQHandler()使用 uart1 设备,调用 rt_device_read/write()
Delay_ms()rt_thread_mdelay()
自己配置定时器中断rt_timer_create(),或使用硬件定时器设备
自己写 I²C 起始、停止、读写使用 I²C 总线设备和设备驱动
自己维护串口接收标志串口设备 + 缓冲区 + 信号量/消息队列
自己写 Flash 操作FAL、KV 存储或具体 Flash 驱动

比如当前项目中的串口流程可能是:

text
USART 中断

接收字节

自己拼接数据包

设置 Serial_RxFlag

main循环处理

在 RT-Thread 中通常变成:

text
串口底层驱动

RT-Thread 串口设备

串口接收线程

消息队列/信号量

协议解析线程

业务处理

但要注意,RT-Thread 并不是把硬件功能“变没了”,而是把常用操作统一封装起来。底层仍然需要:

  • 配置 GD32 的时钟和引脚;
  • 选择正确的 UART、SPI、ADC、DMA;
  • 编写或使用 BSP 驱动;
  • 处理中断、DMA 和硬件异常。

所以学习当前项目依然有价值:你以后调用 rt_device_write() 时,能理解它最终还是在操作 UART 的发送寄存器;使用 ADC 设备时,也知道背后涉及采样、触发、DMA 和缓冲区。

RT-Thread 还额外引入了当前裸机项目没有的概念:

  • 线程和任务调度;
  • 优先级和时间片;
  • 信号量、互斥锁、事件、消息队列;
  • 线程栈和堆;
  • 阻塞与唤醒;
  • 多线程共享数据的保护;
  • 驱动和设备的统一接口。

可以把它理解为:

当前项目学习“硬件怎么工作”;RT-Thread 再封装一层,解决“多个功能如何同时、有组织地工作”。

最重要的是先分清三种东西:

  1. rt_thread_mdelay():RT-Thread 的线程延时;
  2. rt_timer:RT-Thread 软件定时器;
  3. GD32 的硬件定时器:真正产生 PWM、输入捕获或硬件中断的外设。

它们名字都叫“定时器”或“延时”,但所在层次不同。
